PVC-Verdrahtungsleitung H07V-U nach VDE 0281-3
Anwendung:
Verlegung in trockenen Räumen, Schalt- und Verteilungsanlagen sowie in Rohren, auf und unter Putz sowie in geschlossenen Installationskanälen. Für die innere Verdrahtung von Geräten, Schaltanlagen und Verteilern sowie für die geschützte Verlagerung in und an Leuchten mit einer Nennspannung bis 100 V Wechselspannung oder einer Gleichspannung bis 750 V gegen Erde.

Aufbau:
Leiter: Kupfer blank, eindrähtig
Isolation: PVC nach VDE 0207
Mantelfarbe: nach VDE 0293-308

Technische Daten:
Nennspannung: 450/750 V
Prüfspannung: 2500 V
Temperaturbereich: +5°C-+70°C (beim Verlegen)
 -30°C-+70°C (nach Verlegen)
Betriebstemperatur: +70°C (max.)
Biegeradius: 15 x Leitungsdurchmesser (min.)
Flammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1)

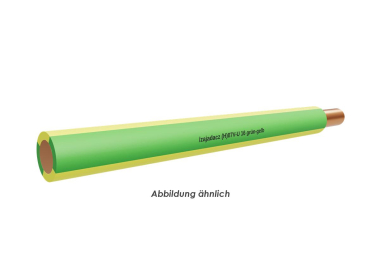

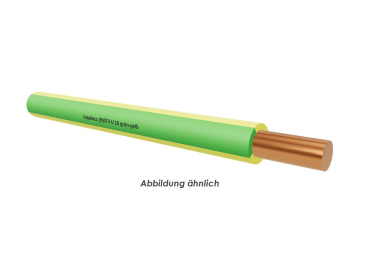

PVC-Verdrahtungsleitung, eindrähtig H07V-U nach VDE 0281-3
Anwendung:
Diese Leitungen sind bestimmt für die Verlegung in Rohren auf, in und unter Putz sowie in geschlossenen Installationkanälen. Zur inneren Verdrahtung von Geräten, Schaltanlagen und Verteilern sowie für geschützte Verlegung in und an Leuchten.

Hinweis:
Diese Leitungen dürfen nicht zur direkten Verlegung auf Pritschen, Rinnen oder Wannen verwendet werden.

Aufbau:
Leiter: Kupfer blank, eindrähtig
Isolation: PVC nach VDE 0207
Mantelfarbe: nach VDE 0293-308

Technische Daten:
Nennspannung: 450/750 V
Prüfspannung: 2500 V
Temperaturbereich: +5 °C - +70 °C (beim Verlegen)
 -30 °C - +70 °C (nach Verlegen)
Betriebstemp.: +70 °C (max.)
Biegeradius: 15 x Leitungsdurchmesser (min.)
Flammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1)
Cu-Zahl (Kg/%m): 7,10
Außendurchmesser ca.: 16,0
Gewicht (kg/%m) ca.: 18,5
