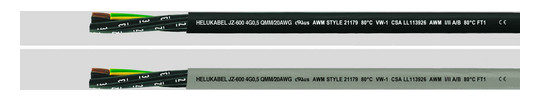

Technische Daten: Spezial-PVC-Schlauchleitung in Anlehnung an DIN VDE 0276 Teil 627, DIN VDE 0285-525-2-51 / DIN EN 50525-2-51, jedoch Isolationswanddicke für 1 kV und nach UL Std.758 Style 21179 Temperaturbereich bewegt -5°C bis +80°C nicht bewegt -40°C bis +80°C Nennspannung VDE U0/U 600/1000 V UL/CSA 1000 V Prüfspannung 4000 V Durchschlagsspannung min. 8000 V Isolationswiderstand min. 20 MOhm x km Mindestbiegeradius bewegt 7,5x Leitungs Ø nicht bewegt 4x Leitungs Ø Strahlenbeständigkeit bis 80x106 cJ/kg (bis 80 Mrad) Aufbau: Cu-Litze blank, nach DIN VDE 0295 Kl.5, feindrähtig, BS 6360 cl.5, IEC 60228 cl.5 Aderisolation aus Spezial-PVC und class 43 gem. UL Std.1581 Aderkennzeichnung nach DIN VDE 0293 schwarze Adern mit fortlaufendem weißem Ziffernaufdruck Adern mit optimalen Schlaglängen in Lagen verseilt Außenmantel aus Spezial-PVC und class 43 gem. UL Std.1581 Mantelfarbe: schwarz (RAL 9005) oder grau (RAL 7001) mit Metermarkierung Eigenschaften: Weitgehend ölbeständig, öl-/chemische Beständigkeit UV-beständig (Ausführung mit schwarzem Außenmantel) Die verwendeten Materialien bei der Fertigung sind silicon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen Prüfungen: PVC selbstverlöschend und flammwidrig nach DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1-2 , UL VW-1, CSA FT1 Hinweise: geschirmte Analogtype: JZ-600-Y-CY UL/CSA Verwendung: PVC-Schlauchleitung zu Mess-, Kontroll- und Steuerzwecken an Werkzeugmaschinen, Fließ- und Förderbändern, Fertigungsstraßen, im Anlagenbau, in der Klimatechnik, in Hütten- und Stahlwalzwerken. Geeignet bei mittlerer mechanischer Beanspruchung für flexible Anwendung bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung in trockenen, feuchten und nassen Räumen und im Freien (fest verlegt, Ausführung mit schwarzem Mantel). Darf nicht direkt in Erde oder Wasser verlegt werden. Die Nummerierung ist so angebracht, dass auch bei kurzem Abmanteln ein gutes Erkennen der jeweiligen Zahlen möglich ist. Wird hauptsächlich in südeuropäischen und arabischen Ländern sowie in den östlichen Staaten eingesetzt. Regellängen: 500 m, 1000 m Technische Änderungen vorbehalten.
