Steuerleitung geschirmt halogenfrei, flammwidrig HSLHCH
Anwendung:
Die halogenfreien, flammwidrigen Leitungen werden als Verbindungsleitung in der Mess-, Steuerungs- und Regelungstechnik insbesondere bei erhöhten Anforderungen an den Brandschutz von Personen, Sachgütern und Gebäuden. In trockenen und feuchten Räumen als auch im Freien (geschützte Verlegung).

Aufbau:
Leiter: Kupferlitze blank, feindrähtig nach VDE 0295 Kl. 5
Aderisolation: Spezialmischung halogenfrei
Aderkennzeichnung: VDE 0293-308
G = schwarze Adern mit
fortlaufendem Ziffernaufdruck
und grün-gelben Schutzleiter
X = schwarze Adern mit
fortlaufendem Ziffernaufdruck
ohne Schutzleiter
in Lagen verseilt
Innenmantel
Abschirmung: verzinntes Kupfergeflecht
Mantel: Spezialmischung halogenfrei
Farbe: grau

Hinweis:
G = mit Schutzleiter gn-ge
X = ohne Schutzleiter

Technische Daten:
Nennspannung: 300/500 V
Prüfspannung: 2000 V
Temperaturbereich: -5 °C – +50 °C (bewegt)
-30 °C – +70 °C (nicht bewegt)
Biegeradius: 4 x Leitungsdurchmesser (fest verlegt)
10 x Leitungsdurchmesser (flexibler Einsatz)

Prüfungen:
Brennverhalten: nach VDE 0482 Teil 265-1
(IEC 332/3 Prüfart C)
Verhalten im Brandfall: nach VDE 0482 Teil 267-2-3
Halogenfreiheit: nach VDE 0475 Teil 815

Produktvorteile:
· robust · äußerst flexibel · flammwidrig und selbstverlöschend · asbestfrei · FCKW-frei · bleifrei · silikonfrei (LBS frei) · hydrolosebeständig · vollständig recyclebar

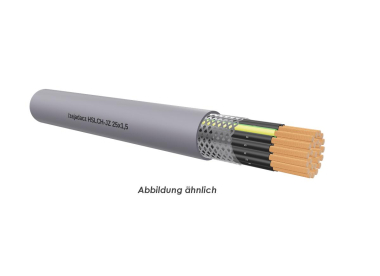

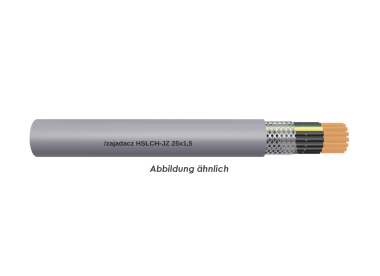

HSLHCH-JZ
Aderzahl x Nennquerschnitt qmm: 25G1,5
Cu-Zahl (Kg/%m): 53,0
Außendurchmesser ca.: 18,2
Gewicht (kg/%m) ca.: 70,5
