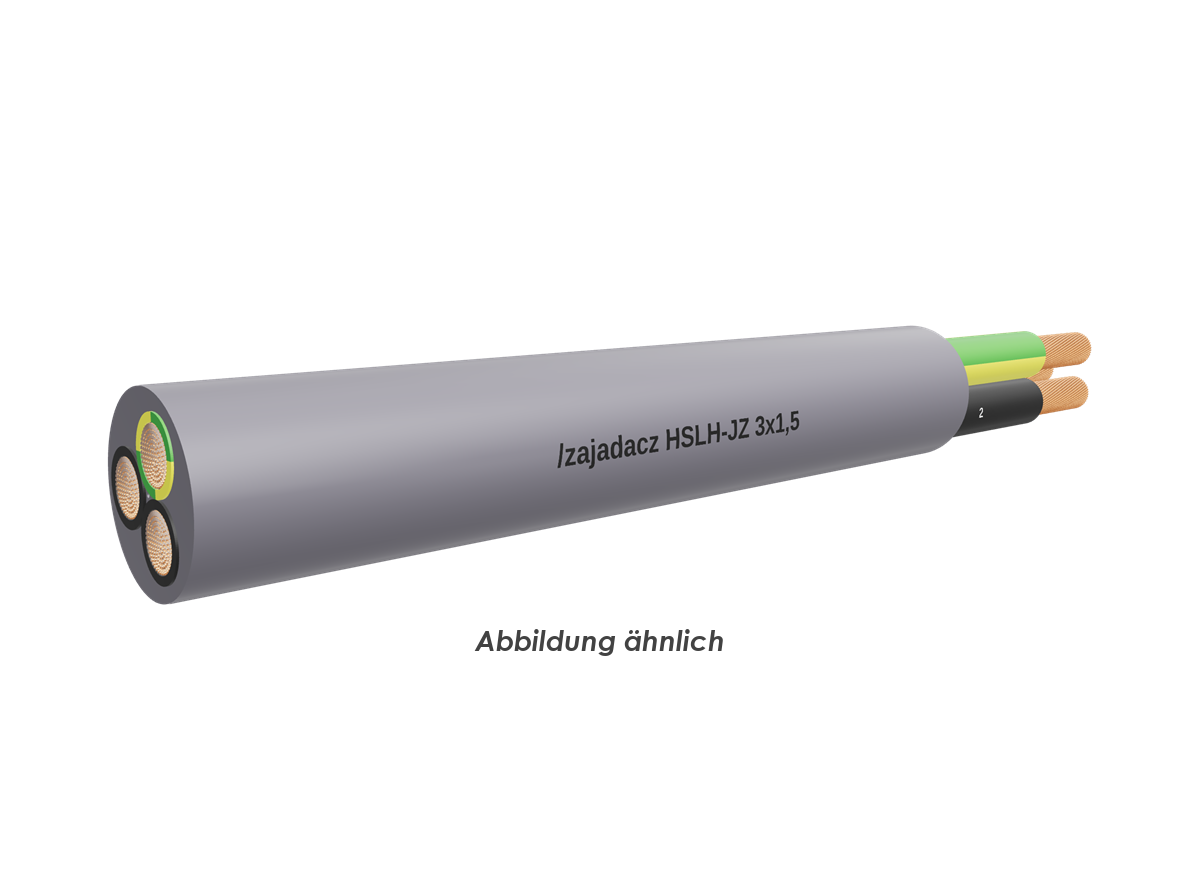

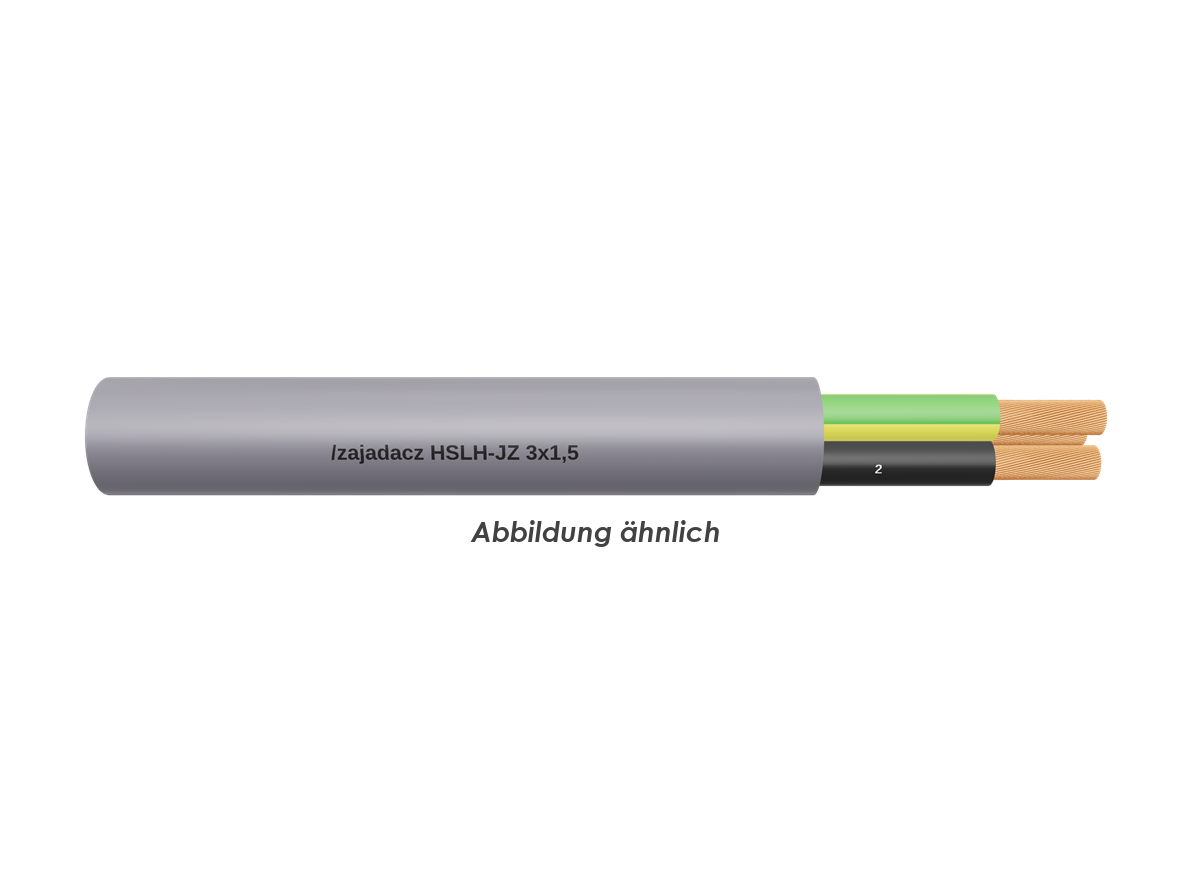

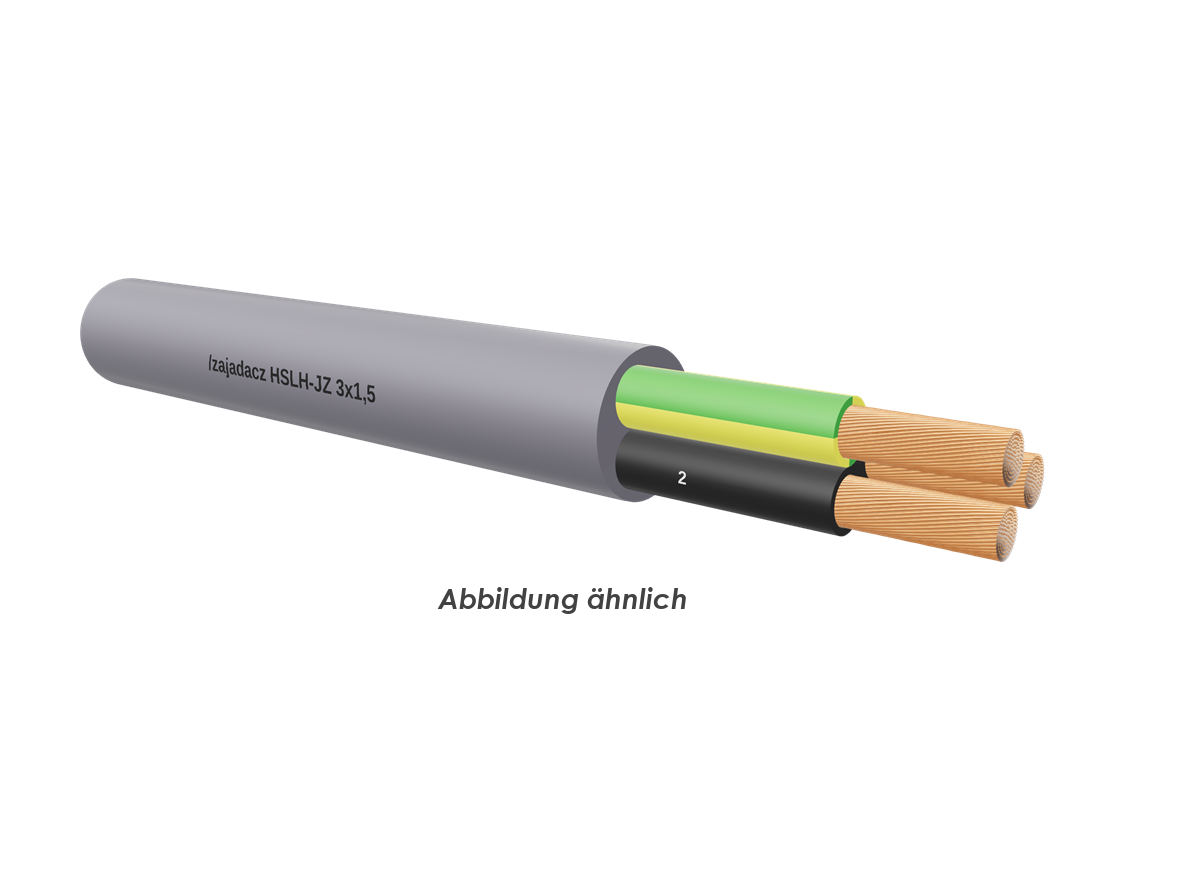

Steuerleitungen halogenfrei, flammwidrig HSLH-JZ

Anwendung:

Die halogenfreien, flammwidrigen Leitungen werden als Verbindungsleitung in der Mess-, Steuerungs- und Regelungstechnik insbesondere bei erhöhten Anforderungen an den Brandschutz von Personen, Sachgütern und Gebäuden. In trockenen und feuchten Räumen als auch im Freien (geschützte Verlegung).

Aufbau:

Leiter: Kupferlitze blank, feindrähtig
 nach VDE 0295 Kl. 5
Aderisolation: Spezialmischung halogenfrei
Aderkennzeichnung: VDE 0293-308
 G = schwarze Adern mit
 fortlaufendem Ziffernaufdruck
 und grün-gelben Schutzleiter
 X = schwarze Adern mit
 fortlaufendem Ziffernaufdruck
 ohne Schutzleiter
 in Lagen verseilt
Mantel: Spezialmischung halogenfrei
Farbe: grau

Hinweis:
G = mit Schutzleiter gn-ge
X = ohne Schutzleiter

Technische Daten:

Nennspannung: 300/500 V
Prüfspannung: 2000 V
Temperaturbereich: -5 °C – +50 °C (bewegt)
 -30 °C – +70 °C (nicht bewegt)
Biegeradius: 15 x Leitungsdurchmesser
 (fest verlegt)
 10 x Leitungsdurchmesser
 (flexibler Einsatz)

Prüfungen:
Brennverhalten: nach VDE 0482 Teil 265-1
 (IEC 332/3 Prüfart C)
Verhalten im Brandfall: nach VDE 0482 Teil 267-2-3
Halogenfreiheit: nach VDE 0475 Teil 815

Produktvorteile:
robust - äußerst flexibel - flammwidrig und selbstverlöschend - asbestfrei - FCKW-frei - bleifrei - silikonfrei (LBS frei) - hydrolosebeständig - vollständig recyclebar
Steuerleitungen halogenfrei, flammwidrig HSLH-JZ
Anwendung:
Die halogenfreien, flammwidrigen Leitungen werden als Verbindungsleitung in der Mess-, Steuerungs- und Regelungstechnik insbesondere bei erhöhten Anforderungen an den Brandschutz von Personen, Sachgütern und Gebäuden. In trockenen und feuchten Räumen als auch im Freien (geschützte Verlegung).

Aufbau:
Leiter: Kupferlitze blank, feindrähtig
 nach VDE 0295 Kl. 5
Aderisolation: Spezialmischung halogenfrei
Aderkennzeichnung: VDE 0293-308
 G = schwarze Adern mit
 fortlaufendem Ziffernaufdruck
 und grün-gelben Schutzleiter
 X = schwarze Adern mit
 fortlaufendem Ziffernaufdruck
 ohne Schutzleiter
 in Lagen verseilt
Mantel: Spezialmischung halogenfrei
Farbe: grau

Hinweis:
G = mit Schutzleiter gn-ge
X = ohne Schutzleiter

Technische Daten:
Nennspannung: 300/500 V
Prüfspannung: 2000 V
Temperaturbereich: -5 °C – +50 °C (bewegt)
 -30 °C – +70 °C (nicht bewegt)
Biegeradius: 15 x Leitungsdurchmesser (fest verlegt)
 10 x Leitungsdurchmesser (flexibler Einsatz)

Prüfungen:
Brennverhalten: nach VDE 0482 Teil 265-1
 (IEC 332/3 Prüfart C)
Verhalten im Brandfall: nach VDE 0482 Teil 267-2-3
Halogenfreiheit: nach VDE 0475 Teil 815

Produktvorteile:
robust - äußerst flexibel - flammwidrig und selbstverlöschend - asbestfrei - FCKW-frei - bleifrei - silikonfrei (LBS frei) - hydrolosebeständig - vollständig recyclebar
Aderzahl x Nennquerschnitt qmm: 3G1,5
Cu-Zahl (Kg/%m): 4,32
Außendurchmesser ca.: 6,8
Gewicht (kg/%m) ca.: 9,0
