Dämmerungsschalter
Dämmerungsschalter 2 Kanal bis 20 kLx, Komfort, kaskadierbar
Aufbau- oder Einbaufühler (EE002, EE003) bitte separat bestellen Das Gerät hat zwei Funktionsarten. Die Funktionsart kann nur für beide Kanäle gleich eingestellt werden.
1. Automatik (Mode 1)
Hier wird die Beleuchtung automatisch helligkeitsabhängig ein- und ausgeschaltet. Eine Schaltuhr kann zur Freigabe eingesetzt werden. Mit einem Ausnahmetaster kann die Beleuchtung bis zum entgegengesetzten Schaltbefehl der Automatik umgekehrt werden (Beispiel: Beleuchtung wurde von der Automatik ausgeschaltet, wird dann über den Ausnahmetaster wieder eingeschaltet und von der Automatik wieder ausgeschaltet).
2. Halbautomatik (Mode 2):
Hier wird die Beleuchtung vom Benutzer Ein- und Ausgeschaltet. Vom EE202 wird hierzu abhängig von der Helligkeit und einem Steuereingang (z.B. Anschluss einer Schaltuhr) Freigabe erteilt. Wird die Beleuchtung ausserhalb der Freigabe eingeschaltet so schaltet sie sich nach einer einstellbaren Zeit automatisch wieder ab. Wird die Beleuchtung während der Freigabe eingeschaltet, so bleibt sie eingeschaltet bis sie wieder von der Automatik, oder durch einen zweiten Tastendruck ausgeschaltet wird. Beim EE202 kann ein Helligkeitssensor zur Ansteuerung von bis zu 10 Geräten genutzt werden
Bemessungsspannung: 4
230 V 50/60 Hz
2 Schließer 16 A 250 V∼
1 Eingang
zum Anschluss von Schaltkontakten (z. BSchaltuhren, Bewegungsmeldern)
1 Eingang
zum Anschluss von Tastern (manuelles Schalten der Beleuchtung)
Betriebsartenwahlschalter:
- Automatikbetrieb
- Testbetrieb
Drehschalter:
Funktionsart
- Mode 1
- Abschaltzeiten 1 min., 5 min.,
10 min, 30 min., 45 min., 1 h
30, 2h
Pro Kanal:
Schiebeschalter
- EIN
- Aus
- 2 bis 200 Lux
- 200 bis 20000 Lux
Drehregler zur Schwellwerteinstellung
LED-Anzeige
Zur Zustandsanzeige
Ein- und Ausschaltverz.: 30s
Hysterese zum Ausschalten:
10%
Dämmerungsschalter

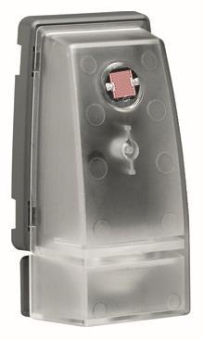

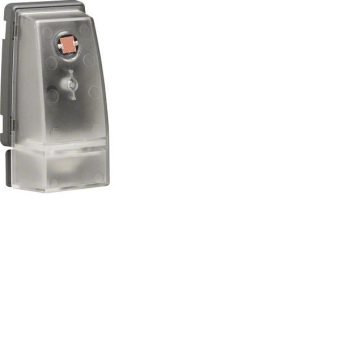

Ausführung: Aufbaufühler für Dämmerungsschalter EE1xx
