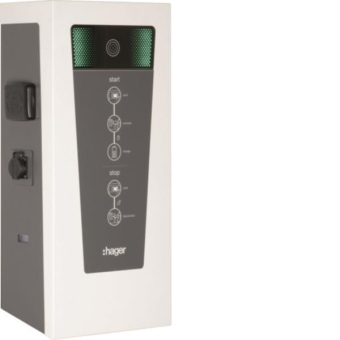

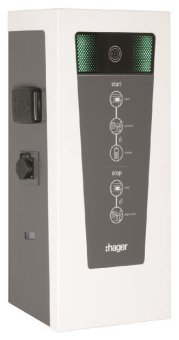

Wallbox Ladestation Park COM
2x Mode 3 Typ 2 bis 3 2A 3-phasig-Steckdose, 2x Mode 2 16 A IP54

mit pulverbeschichtetem Edelstahlgehäuse zur Ladung von Elektro- oder Plug-In-Hybridfahrzeugen. Ladebetriebsart Mode 3 nach EN 61851 oder Ladebetriebsart 2 bzw. 1 zur direkten Ladung über Schuko-Steckdose, abgesichert über Zuleitung der Ladestation. Ladestation mit Mode 2 Schuko-Steckdose 16 A, integrierter Mode 3 Steckdose Typ 2 32 A (3-phasig) und Zugangsberechtigung über RFID Karten (3 Stück enthalten) oder über ein QR Code. Fest installierte Ladestation zur Verwendung im Innen-/Außenbereich und passend zum Fahrzeugsteckertyp. Bestehend aus Wandgehäuse mit Kabelhalterung und Steckerablage, Kabeleinführung für die Versorgungsspannung, Ladetaster und LED-Anzeigen. Elektrische Schutz-/Schaltsteuerung bestehend aus Netzteil, Leitungsschutzschalter, Ladecontroller, Strommessspule, Installationsschütze und Einspeiseklemmen. Der mikrogesteuerte Ladecontroller (Ladestrom einstellbar max. 32 A) kommuniziert mit dem Fahrzeug und steuert die Ladung. Die Statusanzeigen erfolgt über grüne LEDs: LED-Leiste betriebsbereit (blinken), Sofortladung (LED-Leiste pulsierend), Nachtladung (Verzögerung mit runden LED´s oder Ladung mit LED-Leiste pulsierend) und vollgeladen (LED-Leiste dauerleuchten). Eine Umschaltung zwischen verzögerter und sofortiger, automatischer Ladung ist mittels Tastendruck möglich. Ladebeginn kann über einen Freischaltkontakt von extern gestartet werden (230 V AC Schaltsignal). Mit einem optionalen Ladesteuermodul erfolgt die Anpassung des Ladestroms an verfügbare freie Kapazität der Hausinstallation oder Nutzung zur gezielten Ladung von regenerativ erzeugter Energie (PV, BHKW). Zugangsberechtigung mit RFID Karten sind in den Ladecontroller einzuprogrammieren. Die Ladung nach Ladebetriebsart Mode 3 erfolgt, nach Anschließen des Fahrzeuges und Authentifizierung der RFID Karte, automatisch. Alternativ kann auch über ein QR Code der mit einem Internetfähigen Mobiltelefon gescannt wird der Ladeprozess gesteuert. Die Spannungsversorgung der Ladestation muss über einen separaten Stromkreis verfügen. Der Anschluss mehrerer Ladestationen an denselben Stromkreis ist nicht erlaubt. Jede Ladestation ist mit einem separaten FI-Schutzschalter (RCD) und Leitungsschutzschalter (MCB) z.B. im Verteilerschrank einzubauen. Der Ladecontroller muss vor der erstmaligen Inbetriebnahme konfiguriert werden. Hinweise: Ladestation kann 1-phasig oder 3-phasig betrieben werden. Nur kompatibel Hager-Ladekabel Mode 3 mit Stecker oder Kupplung verwenden. Parallelladung mit unterschiedlichen Ladebetriebsarten ist nicht möglich. Optionaler Standfuß mit Bodensockel für den freistehenden Aufbau.

Technische Daten
Max. Leistung pro Ladepunkt 22 kW
Anzahl der Ladepunkte 2
Anzahl der Haushaltssteckdosen 2
Anzahl der Phasen für Einspeisung 3-phasig
Frequenz 50 Hz
Schutzart IP54
mit Energiezähler 1
mit Lastmanagement 1
