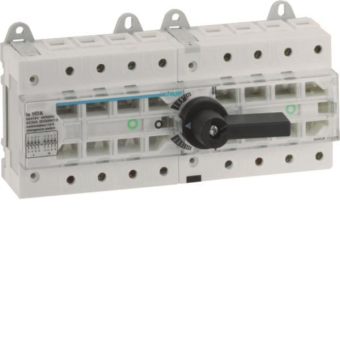

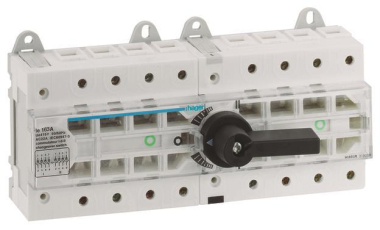

Hager Lastumschalter 4polig 63A HI403R

Artikel

308714

Lieferanten Typ

HI403R

Lieferanten Artikel

HI403R

Beschreibung

Umschalter modular mit Drehantrieb von 63 - 125 A
HI400R
- Umschalter modular mit Handantrieb
- 4-polig
lth (40°): 63 bis 125 A
Un = 400/690 V ∼
Funktion:
- Umschalten unter Last von 2 Niederspannungsstromkreisen mit Sicherheitstrennung Eigenschaften:
- Sicherheitstrennung
- 3 Schaltstellungen I - 0 - II
- Hutschienengeräte
- kompakte Bauform
- IP 20
Normen:
- IEC EN 60947-3
Zubehör optional:
- Türantrieb
- Hilfsschalter
- Verbindungsschienen
Umschalter modular
- Umschalter modular mit Handantrieb
- 4-polig
lth (40°): 63 bis 125 A
Un = 400/690 V ∼
Funktion:
- Umschalten unter Last von 2 Niederspannungsstromkreisen mit Sicherheitstrennung Eigenschaften:
- Sicherheitstrennung
- 3 Schaltstellungen I - 0 - II
- Hutschienengeräte
- kompakte Bauform
- IP 20
Normen:
- IEC EN 60947-3
Zubehör optional:
- Türantrieb
- Hilfsschalter
- Verbindungsschienen
Strom: 63 A

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.

85365080

Ursprungs-Land

WEEE-Land

WEEE-Nummer

23692311

Ausführung als Hauptschalter

Ausführung als Wartungs-/Reparaturschalter

Ausführung als Sicherheitsschalter

Ausführung als NOT-AUS-Einrichtung

Ausführung als Wendeschalter

Anzahl der Schalter

Max. Bemessungsbetriebsspannung Ue bei AC

690 V

Bemessungsbetriebsspannung

380 - 690 V

Bemessungsdauerstrom Iu

63 A

Bemessungsdauerstrom bei AC-23, 400 V

63 A

Bemessungsdauerstrom bei AC-21, 400 V

63 A

Bemessungskurzzeitstromfestigkeit Icw

2,5 kA

Bemessungsbetriebsleistung bei AC-23, 400 V

28 kW

Schaltleistung bei 400 V

41 kW

Bedingter Bemessungskurzschlussstrom Iq

100 kA

Polzahl

Anzahl der Hilfskontakte als Öffner

Anzahl der Hilfskontakte als Schließer

Anzahl der Hilfskontakte als Wechsler

Motorantrieb optional

Motorantrieb integriert

Spannungsauslöser optional

Gerätebauart

Einbaugerät Festeinbautechnik

Geeignet für Bodenbefestigung

Geeignet für Frontbefestigung 4-Loch

Geeignet für Frontbefestigung Zentral

Geeignet für Verteilereinbau

Geeignet für Zwischenbau

Farbe des Betätigungselements

schwarz

Ausführung des Betätigungselements

kurzer Drehgriff

Verriegelbar

Anschlussart Hauptstromkreis

Schraubanschluss

Mit vormontierter Verkabelung

Schutzart (IP), frontseitig

IP20

Schutzart (NEMA)

sonstige

Breite

97 mm

Höhe

116 mm

Tiefe

215 mm

Breite in Teilungseinheiten
