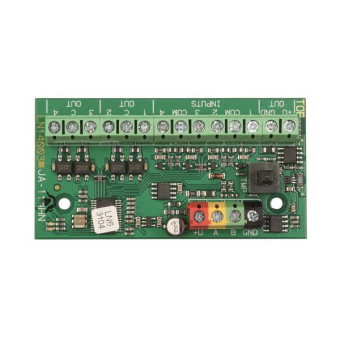

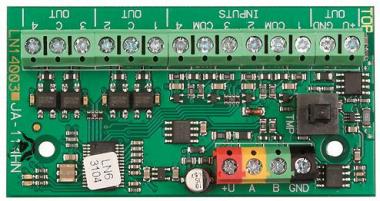

Bus-Ein-/Ausgangsmodul zur Anbindung von 4 verdrahteten Meldern (NO/NC) bzw. 4 Meldelinien (mit bis zu 5 Kontakten) sowie 4 Schaltausgängen (38V/500mA) an den Bus des System 9000. An die 4 Eingänge können z.B. NO/NC Magnetkontakte, Bewegungsmelder oder mechanische Kontakte angeschlossen werden. Den Meldelinien kann jeweils eine eigene Reaktion zugewiesen werden, wie Feuer, Überschwemmung oder Einbruchalarm. Die Beschaltung einer Meldelinie kann wahlweise über Einzel- oder Doppelwiderstandsüberwachung mit einstellbaren Widerstandswerten (max. 10 kOhm) erfolgen. Dies ermöglicht eine einfache Umrüstung von bestehenden Anlagen. Ein integriertes Messtool für die Widerstandswerte ermöglicht eine komfortable Diagnose der Meldelinien. In der Werkseinstellung reagieren die 4 Ausgänge auf die Schaltausgänge 1 bis 4 der Zentrale. Über die Software kann die Zuordnung geändert werden, auch Kombinationen der Schaltausgänge sind möglich. Über alle 4 Ausgänge kann eine Last von 500mA/38V potentialfrei geschaltet werden. Spannungsversorgung für externe Geräte: 12V DC, max. 200mA. Kann in der Montagedose 9000BD1/2/3 oder direkt in der Zentrale installiert werden. Belegt bei Anmeldung 4 Adressen im System. Spannungsversorgung über Bus, Ruhestromaufnahme: 11mA (alle Eingänge auf GND), I-calc =26mA, incl. 10St. 1kOhm Widerstände, Betriebstemperatur -10°C bis +40°C, Abmessungen: 77 x 40 x 31mm.
