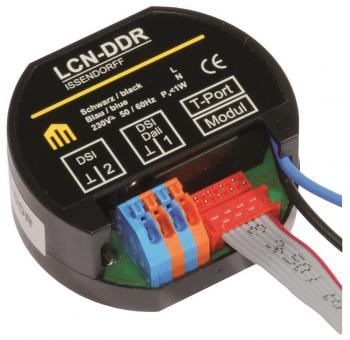

LCN-DDR
DSI-/DALI-Ausgang für die Unterputzdose

Beschreibung:
Das LCN-DDR ist ein Interface zur Ansteuerung von digitalen Vorschaltgeräten mit DALI oder DSI-Protokoll zum Betrieb am LCN-UPP, LCN-UP24 oder LCN-UPS Modul.

Anwendungsgebiete:
Das LCN-DDR koppelt die intelligenten LCN-Busmodule mit DSI- oder DALI-EVGs zum elektronischen Dimmen von Leuchtstofflampen.

Hardwareausstattung:
2 DSI Kanäle / 1 DALI Ausgang
Kabel zum T-Anschluss des LCN-UPP, LCN-UPS
Buchse zum Durchschleifen des T-Anschlusses

Hinweise:
Die LCN-DDR Steuerleitung ist auf N-Potenzial bezogen! Beim Einsatz mit LCN-UPS oder LCN-UP24 fehlen die Ausgänge zum Abschalten der Vorschaltgeräte. Deshalb werden die DSI-EVGs auf Dauerphase betrieben, was den Empfehlungen des Herstellers der Vorschaltgeräte  entspricht. Die EVGs einzelner Hersteller unterscheiden  sich:  Verwenden  Sie  zur  Adressvergabe  ein Programmiergerät des jeweiligen EVG-Herstellers. Bei  LCN-Modulen  ab  08/2004  ist  ein  paralleler Betrieb  mit  EIB-Tastoberflächen möglich. Das LCN-DDR Modul kann nicht in Verbindung mit LCN-LSH, LCN-AD1 oder LCN-GT Glas-Tastenfeldern mit Display betrieben werden.
Detaillierte Informationen entnehmen Sie bitte der Installationsanleitung.
