Beschreibung

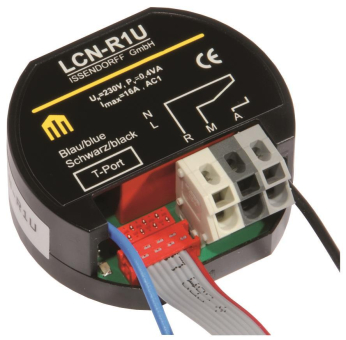

LCN-R1U
1-fach Relais für die Unterputzdose
Beschreibung:
Das LCN-R1U ist ein Relais ohne eigenen Prozessor für den Unterputzeinbau mit einem potentialfreien Kontakt (Wechsler) zum Anschluss an ein LCN-UPP, LCN-UP24 oder LCN-UPS.
Anwendungsgebiete:
Mit dem Relaismodul steht dem Anwender je UP-Modul ein zusätzlicher Schaltkontakt zur Verfügung. Dieser kann insbesondere zum Schalten von Steckdosen oder zur Ansteuerung von Heizungsstellantrieben genutzt werden. Es stehen weiterhin die zwei elektronischen Ausgänge des LCN-UPP zur Verfügung.
Hardwareausstattung:
1 Umschaltkontakt 230V 16A (AC1)
T-Anschlusskabel für die Verbindung mit einem intelligenten LCN Modul, wie z.B. LCN-UPP oder LCN-UPS
T-Anschluss Buchse zum Durchschleifen
Status LED
Hinweis:
Der Relaiskontakt des LCN-R1U ist für hohe Einschaltströme optimiert (AgSnO2). Sie benötigen eine Mindestlast (mind. 20V / 100mA), damit keine Oxidschichten = Kontaktfehler auftreten. Der Signalton des intelligenten Busmoduls, muß für die Funktion des LCN-R1U komplett abgeschaltett werden. Detaillierte Informationen entnehmen Sie bitte der Installationsanleitung.
