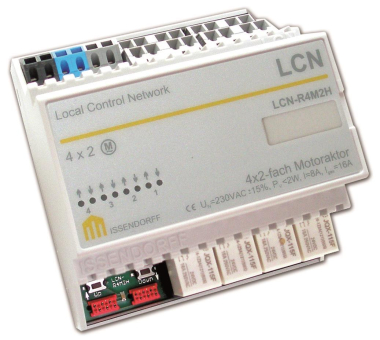

LCN-R4M2H
Relaismodul mit 4 Ausgängen für je 2 Motore

Beschreibung:
Der LCN-R4M2H ist ein Relaisblock des LCN-Bussystems zur Ansteuerung von bis zu 8 Motoren (4x  zwei  Motoren). Der LCN-R4M2H wird an intelligente LCN-Busmodule wie LCN-SH, LCN-SHS, LCN-HU oder LCN-LD angeschlossen.

Anwendungsgebiete:
Der LCN-R2M4H Relaisblock wird zur Ansteuerung von bis zu acht 230V Motorantrieben verwendet. Dabei werden je zwei Motore parallel angesteuert. Einsatzgebiete sind vorzugsweise Verdunkelungs- bzw. Sonnenschutzanlagen. Binärsensoren (LCN-BS4) können gleichzeitig mit dem LCN-R4M2H betrieben werden, so dass auch eine Positionssteuerung möglich ist.Die Kontakte sind so vorverdrahtet und auf Klemmen gelegt, dass sich 230V Motoren besonders einfach anschließen lassen. 4 Motoren sind einzeln steuerbar.

Hardwareausstattung:
8 Lastrelais und potenzialfreien Umschaltkontakten (Öffner & Schließer) vorverdrahtet für Motorbetrieb, bei 250V/8A,  AC1
1800VA Schaltleistung je Relaiskontakt; max. 3600VA Gesamtschaltleistung
Anschlusskabel für den P-Anschluss des Moduls
steckbare Relais

Hinweis:
Die Relaiskontakte des LCN-R4M2H (Material AgNi 90/10) brauchen nur eine kleine Mindestlast, damit keine Kontaktfehler auftreten. Dafür sind sie aber nicht so belastbar gegen Spitzenströme wie die des LCN-R8H.Bei der Planung der Kontaktlasten Einschalt- und Blindströme beachten! Detaillierte Informationen entnehmen Sie bitte der Installationsanleitung.
