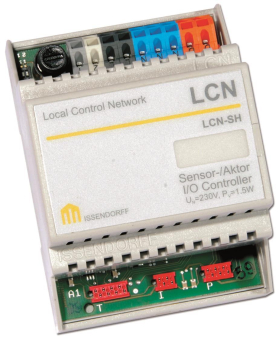

LCN-SH
Schalt und Dimmmodul für die Hutschiene

Beschreibung:
Das LCN-SH Standart Hutschienen-Modul ist ein Sensor-Aktor Modul des LCN Bussystems. Es verfügt über zwei schalt- bzw. dimmbare elektronische Ausgänge 230V und zwei 2 simulierte Ausgänge. Weiterhin verfügt das LCN-SH über T-, I- und P-Anschlüsse zur Aufnahme weiterer LCN Sensoren und  Aktoren.  Das interne Betriebsprogramm kann mittels der LCN Systemsoftware LCN-PRO frei parametriert werden. Üblich ist die Montage auf  Hutschiene in Verteilerschränken, eine direkte Montage ist ebenfalls vorgesehen.

Anwendungsgebiete:
Hochwertige Lichtsteuerungen auf Theater-Niveau, aufwändige Lichteffekte realisierbar, vom Tageslicht abhängige Lichtregelung Steuerung von Beschattungen und Wintergarten, für bis zu 4 Motorpaare mit LCN-R4M2H Einzelraumregelung: Kühlung, Heizung, Lüftung. Zugangskontrolle mit IR-Fernsteuerung und Transponder Automatiksteuerungen mit vielen Zeitgebern und Verknüpfungen Hierarchischen Verknüpfungen von Berechtigungen. Alarmanlagen, auch mit mehreren Zonen und komplexen Bedingungen, Blockschloss, Voralarm, usw. Verknüpfungen über Gewerkegrenzen hinweg:
Beleuchtung « Beschattung « Alarm « Zutritt, usw. = hohe Funktionalität bei kostengünstiger Mehrfach-nutzung von Sensoren und Aktoren

Hinweis:
Alle Funktionen können unabhängig genutzt werden und stehen deshalb gleichzeitig zur Verfügung.

Hardwareausstattung:
230V Netzteil 50Hz/60Hz (110V Version lieferbar)
2 elektronische Schaltausgänge 230V, max. 300VA: Null-spannungsschalter oder dimmbar (im Phasenanschnitt)
T-Anschluss für den Anschluss von bis zu 8 Tasten über Tastenumsetzer LCN-T8,  LCN-TEx oder zum Anschluss von LCN-R1U (Relais), LCN-GT12, LCN-GT6 usw ...
I-Anschluss für den gleichzeitigen Betrieb von LCN-RR (IR-Fernsteuerempfänger), LCN-TS (Temperatursensor), LCN-BMI (Bewegungsmelder), LCN-ULT (Transponder-Leser), LCN-UT (Transponder-Leser), LCN-GTxD (Display-Sensor-taster), LCN-BT4H/R (Binär- & Tastensensor) usw ...
P-Anschluss als digitaler Ein-/Ausgang für Erweiterungen wie Relais LCN-R8H, LCN-R4M2H oder LCN-R2H, LCN-BS4 (Stromsensoren), usw...

Funktionsbeschreibung:
Betriebsprogramme:
Vier Ausgänge, davon 2 auf Litzen nach außen geführt: Schalten und Dimmen, Helligkeit und Blendzeit individuell einstellbar. Zwei Zeitgeber (10 ms .. 40 min.) ermöglichen Kurzzeittimer, Treppenhauslicht, usw.. Jeder der 4 Ausgänge bietet 100 Lichtszenenspeicher (speichern jeweils Helligkeit und Blendzeit).Detaillierte Informationen entnehmen Sie bitte der Installationsanleitung. Positionssteuerung für Motore incl. Fahrwegbegrenzung. Anschluss für 8 Tasten, die kurz, lang, los unterscheiden: jeweils 3 Befehle an je 2 Adressen  (Module oder Gruppen) Insgesamt 32 Tasten in 4 Tabellen = 192 Befehle an 64 Ziele LCN-Tableaufunktionen mit 4 Zuständen: An, Aus, Blinken, Flackern. Vier Summenverarbeitungen mit je 12 Eingängen für logische Verknüpfungen und hierarchische Störmeldeverarbeitung gem. DIN. Decodierung des IR-Fernsteuerempfängers. Auswertung direkt oder über Zentralrechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung, mit Transponder kombinierbar, Personenerkennung

Hinweis:
Zur Ansteuerung von externen Relais über die elektronischen Ausgänge kann die interne Funkentstörung mit Hilfe eines Microschalters abgeschaltet werden oder es ist ein Grundlastmodul (LCN-C2GH) nötig.
