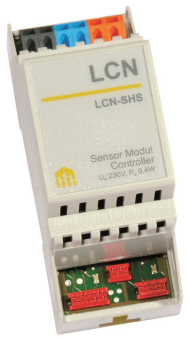

LCN-SHS
Sensormodul für die Hutschiene

Beschreibung:
Das LCN-SHS Modul ist ein Hutschienen Sensor-Modul für das LCN Bussystem. Funktional entspricht es dem LCN-SH Modul, hat aber keine elektronischen (Dimm-) Ausgänge. Es verfügt über T-, I- und P-Anschlüsse zur Aufnahme von LCN Sensoren und Aktoren. Das interne Betriebsprogramm kann mittels der LCN Systemsoftware LCN-PRO frei parametriert werden. Üblich ist die Montage auf  Hutschiene in Verteilerschränken

Anwendungsgebiete:

Kostengünstiger Anbindung von LCN Sensoren und Aktoren für den Verteilungseinbau, wie Tasterumsetzter (z.B. LCN-TU4H), Binärsensoren (z.B. LCN-B8H) und Relais Modulen (z.B. LCN-R8H).
Steuerung von Beschattungen und Wintergarten, für bis zu 4 Motorpaare mit LCN-R4M2H
Zugangskontrolle mit IR-Fernsteuerung und Transponder
Automatiksteuerungen mit vielen Zeitgebern und Verknüpfungen
hierarchischen Verknüpfungen von Berechtigungen.
Alarmanlagen, auch mit mehreren Zonen und komplexen Bedingungen, Blockschloss, Voralarm, usw.
Verknüpfungen über Gewerkegrenzen hinweg:
Beleuchtung « Beschattung « Alarm « Zutritt, usw.
= hohe Funktionalität bei kostengünstiger Mehrfach-nutzung von Sensoren und Aktoren

Hardwareausstattung:
230V Netzteil 50Hz/60Hz (110V Version lieferbar)
T-Anschluss für den Anschluss von bis zu 8 Tasten über Tastenumsetzer LCN-TU4x oder A/D Wandler (LCN-AD2), usw ...
I-Anschluss für den gleichzeitigen Betrieb von LCN-RR (IR-Fernsteuerempfänger), LCN-TS (Temperatursensor), LCN-BMI (Bewegungsmelder), LCN-UT (Transponder-Leser),  usw ...
P-Anschluss als digitaler Ein-/Ausgang für Erweiterungen wie Relais LCN-R8H, LCN-R4M2H oder LCN-R2H, LCN-B8x (Binärsensoren), LCN-BS4 (Stromsensoren), usw...

Funktionsbeschreibung:
Betriebsprogramme:
Anschluss für 8 Tasten (mit Tastenumsetzer LCN-TU4x), die kurz, lang, los unterscheiden: jeweils 3 Befehle an je 2 Adressen  (Module oder Gruppen)
Insgesamt 32 Tasten in 4 Tabellen = 192 Befehle an 64 Ziele. Drei simulierte Ausgänge: drei Zeitgeber (10 ms .. 40 min) ermöglichen Kurzzeittimer, Treppenhauslicht, usw... Jeder der 3 simulierten Ausgänge bietet 100 Lichtszenen-Speicher (speichern jeweils Helligkeit und Blendzeit) Positionssteuerung für Motore incl. Fahrwegbegrenzung

LCN-Tableaufunktionen mit 4 Zuständen: An, Aus, Blinken, Flackern. Vier Summenverarbeitungen mit je 12 Eingängen für logische Verknüpfungen und hierarchische Störmeldeverarbeitung gem. DIN. Decodierung des IR-Fernsteuerempfängers. Auswertung direkt oder über Zentralrechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung, mit Transponder kombinierbar, Personenerkennung
Weitere Funktionen:
Zwei frei parametrierbare Stetigregler. Messwerte und Stellgrößen können beliebig im Bus verteilt sein Analogwertverarbeitung über fünf Schaltschwellen mit Hysterese, auch als Regler nutzbar Transponder-Datenverarbeitung für bis zu 16 Transponder (unbegrenzt bei Betrieb der Visualisierung) Steuerung mit Abhängigkeiten & Verknüpfungen, Sperren und Freigeben einzelner Tasten / hierarchische Berechtigungen
4 Zeitgeber (1s..45Tage), 2 Zeitgeber (Relais), periodischer Zeitgeber
Überbrückung von Netzausfällen bis 20s mit Netzausfall-erkennung, usw.
4-stufiges Quittungs- und Meldewesen
Funktionsquittung: die Ausführung wird eindeutig bestätigt
Automatische Erzeugung echter Statusmeldungen für die Visualisierung, u.v.m.

Hinweis:
Alle Funktionen können unabhängig genutzt werden und stehen deshalb gleichzeitig zur Verfügung. Detaillierte Informationen entnehmen Sie bitte der Installationsanleitung. Kein Betrieb von LCN-R1U + LCN-DDR möglich! Installation von RC-Gliedern für Schütze/Relais erforderlich.
