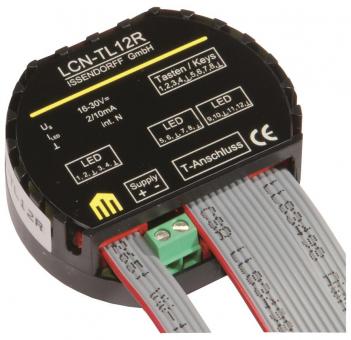

LCN-TL12R
Tableau Adapter mit 8 Tasteneingängen und 12 LED-Ausgängen (mit gem. Kathode-)

Beschreibung:
Der LCN-TL12R setzt 8 beliebige Tasten (potentialfreie Taster) auf den T-Anschluss (Tasteneingang) der LCN-Module um. Der LCN-TL12R steuert 12 beliebige LEDs (mit oder ohne Vorwiderstände). Einsetzbar für alle LCN-Module ab Serien-Nr.: 10...(ab Juni/2006).

Anwendungsgebiete:
Der LCN-TL12R kann zur Anbindung von potentialfreien EIB Tastern wie z.B. den Jung Tasteren der Serie 2224 und 2248 oder dem Berker TS Glassensor 4-fach eingesetzt werden. Eine weitere Einsatzmöglichkeit ist die Ansteuerung von konventionellenTableaus mit bis zu 12 LEDs. Dabei sind LEDs sowohl mit als auch ohne eingebaute Vorwiderstände verwendbar. Auf jeder Taste stehen die bekannten Kurz-, Lang-, Los- Befehle zur Verfügung. Es werden für die LED Ansteuerung die Zustände An, Aus, Blinken, Flackern unterstützt.Die Ausgänge sind Stromquellen mit umschaltbarer Stromstärke (2mA/10mA) zum Ansteuern von LEDs. Er ist vorgesehen zum Einsatz mit dem LCN-UPP, LCN-UPS oder LCN-UP24 Modul, kann aber auch am LCN-HU, LCN-SH, LCN-SHS und LCN-LD verwendet werden.

Hardwareausstattung:
Kabel mit Stecker für den T-Anschluss
4 Kabel (20cm) mit verzinnten Enden für die Ein-, Ausgänge
Schraubklemmen zum Anschluss des LCN-NU16

Hinweis:
Es wird zusätzlich eine LCN-NU16 für die Versorgung der LEDs benötigt. Zuleitung bis zu 5 m verlängerbar. Nicht für Dauerkontakte geeignet! Detaillierte Informationen entnehmen Sie bitte der Installationsanleitung.
