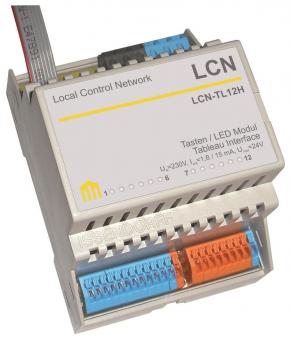

LCN-TL12H
Tableau Adapter mit 8 Tasteneingängen und 12 LED-Ausgängen (mit gem. Anode + )

Beschreibung:
Der LCN-TL12H setzt acht konventionelle Tasten (potentialfreie Taster) auf den T-Anschluss (Tasteneingang) der LCN-Module um. Zusätzlich steuert der LCN-TL12H zwölf beliebige LEDs (mit oder ohne Vorwiderstände). Einsetzbar für alle LCN-Module ab Serien-Nr.:10...(ab Juni/2006).

Anwendungsgebiete:
Der LCN-TL12H kann zur Anbindung von potentialfreien EIB Tastern wie z.B. den Jung Tastern der Serie 2224 und 2248 oder dem Berker TS Glassensor 4-fach eingesetzt werden. Eine weitere Einsatzmöglichkeit ist die Ansteuerung von konventionellenTableaus mit bis zu 12 LEDs. Dabei sind LEDs sowohl mit als auch ohne eingebaute Vorwiderstände verwendbar. Auf jeder Taste stehen die bekannten Kurz-, Lang-, Los- Befehle zur Verfügung. Es werden für die LED Ansteuerung die Zustände An, Aus, Blinken, Flackern unterstützt. Die Ausgänge sind Stromquellen mit umschaltbarer Stromstärke (1,8mA/15mA) zum Ansteuern von LEDs. Er ist vorgesehen zum Einsatz am T-Anschluss mit dem LCN-HU, LCN-SH und LCN-LD, kann aber auch am LCN-UPP oder UPS Modul verwendet werden.

Hardwareausstattung:
Kabel mit Stecker für den T-Anschluss

Hinweis:
Zuleitung bis zu 5m verlängerbar. Nicht für Dauerkontakte geeignet! Detaillierte Informationen entnehmen Sie bitte der Installationsanleitung.
