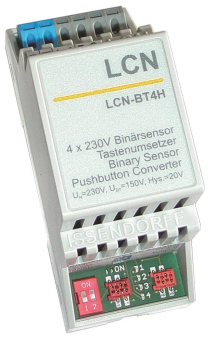

LCN-BT4H
4-fach Tasten-/Binärsensor für die Hutschiene

Beschreibung:
Der LCN-BT4H ist wahlweise zum Einsatz als 4-fach Binärsensor oder als Tastenumsetzer für Netzspannung (230VAC) vorgesehen. Der Anschluss erfolgt über den I-Anschluss eines beliebigen LCN-Busmoduls ab Version 140719 (Juli 2010).

Anwendungsgebiete
In der Funktion als Tastenumsetzer können konventionelle Taster ausgewertet werden. Als Binärsensor können z.B. Zeitschaltuhr- oder andere beliebige Dauerkontakte ausgewertet werden. Die 4 Eingänge des LCN-BT4H werten Signale beliebiger Phasenlage gegen N aus. Die Eingänge sind galvanisch vom I-Anschluss getrennt. Als Tastenumsetzer werden die Kommandos KURZ, LANG & LOS in der A-Tabelle ausgelöst, als Binärsensor die Kommandos LANG & LOS in der B-Tabelle. Mittels DIP-Schalter kann der LCN-BT4H umgeschaltet werden, so dass er als Tastenumsetzer oder als Binärsensor arbeitet.

Hardwareausstattung:
4 Eingänge
DIP Schalter
I-Anschluss
Flachbandkabel mit Stecker zum I-Anschluss
4 Status LEDs

Hinweise:
Die Flachbandleitung ist eine Signalleitung: sie ist getrennt von Netzleitungen/-adern zu führen - nicht auf 230V Kabelbäume binden! Detaillierte Informationen entnehmen Sie bitte der Installationsanleitung.

Funktionsweise:
Der LCN-BT4H wird automatisch erkannt.
Funktion als Tastenumsetzer:
Die Sensoren können mit beliebiger I-Anschluss Peripherie gleichzeitig betrieben werden, aber nicht mehr als 5 Peripheriegeräte gleichzeitig an einem I-Anschluss. Wichtig: Folgende alte Peripherie darf NICHT gleichzeitig angeschlossen werden: LCN-TU4x, LCN-T8 & LCN-TEx!
Funktion als Binärsensor:
Die Sensoren können mit folgender I-Anschluss Peripherie gleichzeitig betrieben werden: LCN-TS, -GRT, -GT4D, -GT10D, -GT2, -GT3L, -ULT, -UT & -RR. Auch hier gilt: Nicht mehr als 5 Peripheriegeräte gleichzeitig an einem I-Anschluss.
Einschränkung  im  Modus  ?Binärsensor  5-8?  ®  dürfen  die Baugruppen LCN-B3I gar nicht, der LCN-GBL oder -BMI jeweils mit einem  Peripheriegerät  betrieben  werden,  weil  sich  die  Signale überschreiben würden.
Einschränkung  im  Modus  ?Binärsensor  1-4?  ®  dürfen  die Baugruppen  LCN-B3I  uneingeschränkt,  der  LCN-GBL  oder  -BMI max. mit 3 Peripheriegeräten betrieben werden, weil sich die Signale überschreiben würden. Wichtig: Folgende Peripherie darf NICHT angeschlossen werden:  -B8H & -B8L!
