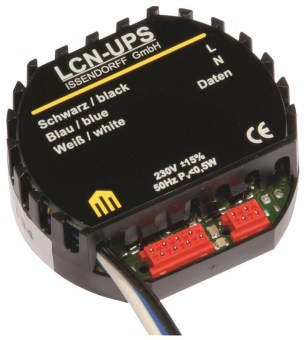

LCN-UPS
Universal-Sensormodul für die Unterputzdose

Beschreibung:
Das LCN-UPS Unterputz Modul ist ein Sensor-Modul des LCN- Bussystems. Es verfügt über vier simulierte Ausgänge, von denen zwei per DSI oder auch alle vier per DALI genutzt werden können (in Verbindung mit LCN-DDR). Weiterhin verfügt das LCN-UPS über T- und I-Anschlüsse zur Aufnahme weiterer LCN Sensoren und Aktoren.
Das interne Betriebsprogramm kann mittels der LCN-Systemsoftware LCN-PRO frei parametriert werden. Installiert wird das LCN-UPS dezentral in tiefen Schalter-, Verteiler- oder Elektronikdosen.

Anwendungsgebiete:
kostengünstige Anbindung von LCN-Sensoren und EIB Tastsensoren oder EnOcean Funktastsensoren.
Einzelraumregelung: Kühlung, Heizung, Lüftung.
Zugangskontrolle mit IR-Fernsteuerung und Transponder
Automatiksteuerungen mit vielen Zeitgebern und Verknüpfungen
Tableauanlagen mit 4 Stati/LED und hierarchischen Verknüpfungen von Berechtigungen und Anzeigen
Alarmanlagen, auch mit mehreren Zonen und komplexen Bedingungen, Blockschloss, Voralarm, usw.
Verknüpfungen über Gewerkegrenzen hinweg:
Sensorik « Visualisierung (LED) « Alarm « Zutritt, usw.
= hohe Funktionalität bei kostengünstiger Mehrfachnutzung von SEnsoren und Aktoren.
Hinweis:
Alle Funktionen können unabhängig genutzt werden und stehen deshalb gleichzeitig zur Verfügung.

Funktionsbeschreibung:
Betriebsprogramme:
Vier simulierte Ausgänge: drei Zeitgeber (10 ms .. 40 min) ermöglichen Kurzzeittimer, Treppenhauslicht, usw.. Jeder der 4 simulierten Ausgänge bietet 100 Lichtszenen-Speicher (speichern jeweils Helligkeit und Blendzeit).
Das LCN-UPS unterstützt vier DALI-Gruppen (über LCN-DDR). Zusätzlich können alle DALI Teilnehmer über das LCN-DDR direkt gesteuert werden.
Anschluss entweder für 8 konventionelle Tasten (mit Adapterkabel LCN-T8), 4 EnOcean Funktaster (LCN-T4ER) oder KNX Standard- Tastsensoren (LCN-TEx), z.B. 4-fach = 8 Tasten mit jeweils 3 Befehle an je 2 Adressen  (Module oder Gruppen). Insgesamt 32 Tasten in 4 Tabellen = 192 Befehle an 64 Ziele.
Die Tasten unterstützen 3 Funktionen: Kurz, Lang, Los. LCN-Tableaufunktionen mit 4 Zuständen: An, Aus, Blinken, Flackern. Vier Summenverarbeitungen mit je 12 Eingängen für logische Verknüpfungen und hierarchische Störmeldeverarbeitung gem. DIN.
Decodierung des IR-Fernsteuerempfängers. Auswertung direkt oder über Zentralrechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung, mit Transponder kombinierbar, Personenerkennung.

Weitere Funktionen:
Zwei frei parametrierbare Stetigregler. Messwerte und Stellgrößen können beliebig im Bus verteilt sein
Analogwertverarbeitung über Schaltschwellen oder Regler Transponder-Datenverarbeitung für bis zu 16 Transponder (unbegrenzt bei Betrieb der Visualisierung)
Steuerung mit Abhängigkeiten & Verknüpfungen, Sperren und Freigeben einzelner Tasten / hierarchische Berechtigungen
4 Zeitgeber (1s..45Tage), 2 Zeitgeber (Relais), periodischer Zeitgeber
Überbrückung von Netzausfällen bis 20s, mit Netzausfallerkennung, usw.
4-stufiges Quittungs- und Meldewesen
12 Variablen u.v.m.

Hardwareausstattung:

230V Netzteil 50Hz/60Hz (110VAC Version lieferbar)
T-Anschluss für den Anschluss von bis zu 8 Tasten über Tastenumsetzer LCN-T8,  LCN-TEx oder zum Anschluss von LCN-GT12, LCN-GT6 usw ...
I-Anschluss für den Betrieb von LCN-RR (IR-Fernsteuerempfänger), LCN-TS (Temperatursensor), LCN-BMI (Bewegungsmelder), LCN-GRT/-GBL/-GUS (Innenraumsensoren), LCN-ULT (Transponder-Leser), LCN-UT (Transponder-Leser), LCN-GTxD (Display-Sensortaster), LCN-BT4H/R (Binär- & Tastensensor) usw ...

Hinweis:
Detaillierte Informationen entnehmen Sie bitte der Installationsanleitung.
