LCN-BU4L

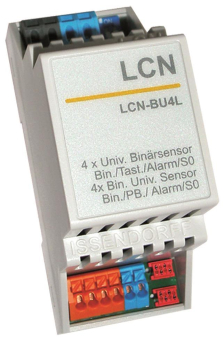

4-fach Tasten-/Binärsensor mit Alarmsensor&S0-Schnittstelle

Beschreibung:
Der LCN-BU4L ist wahlweise ein 4-fach Tastenumsetzer oder Binärsensor für potentialfreie Kontakte mit Kleinspannung (max. 24V AC/DC) für alle LCN-Busmodule ab Version 140719 (Juli 2010). Als S0-Schnittstelle können entsprechende Zähler ausgewertet werden. Die Funktion Alarmsensor ermöglicht die Auswertung von Reedkontakten mit integriertem Widerstand. Der Anschluss erfolgt über den I-Anschluss eines beliebigen LCN-Busmoduls ab Version 140719 (Juli 2010).

Anwendungsgebiete:
In der Funktion als Tastenumsetzer können konventionelle Taster ausgewertet werden. Als Binärsensor können z.B. Zeitschaltuhr- oder Fensterkontakte (Dauerkontakte) ausgewertet werden. Die 4 Eingänge des LCN-BU4L werten Signale gegen Masse (blaue Eingangsklemme) aus. Die Eingänge sind galvanisch vom I-Anschluss getrennt. Mittels DIP-Schalter kann der LCN-BU4L umgeschaltet werden, so dass er als Tastenumsetzer oder als Binärsensor arbeitet. Die Modi S0-Zähler und Alarmsensor werden per LCN-PRO festgelegt. In der Funktion als Tastenumsetzer werden die Kommandos KURZ, LANG & LOS in der A-Tabelle ausgelöst. In der Funktion als Binärsensor löst der LCN-BU4L LANG & LOS der B-Tabelle aus (Taste 1..4 oder 5..8) und sendet die entsprechende Statusmeldung.

Hardwareausstattung:
4 Eingänge
DIP Schalter
I-Anschluss
Flachbandkabel mit Stecker zum I-Anschluss
4 Status LEDs

Funktionsweise:
Funktion als Tastenumsetzer:
Die  Sensoren  können  mit  beliebiger I-Anschluss Peripherie gleichzeitig betrieben werden, aber nicht mehr als 5 I-Peripheriegeräte gleichzeitig an einem I-Anschluss. Wichtig: Folgende alte Peripherie darf NICHT gleichzeitig angeschlossen werden: LCN-TU4x, -T8 oder -TEx!
Funktion als Binärsensor:
Die Sensoren können mit folgender I-Anschluss Peripherie gleichzeitig betrieben werden:  LCN-TS, -GRT, -GT4D, -GT10D, -GT2, -GT3L, -ULT, -UT & -RR. Auch hier gilt: Nicht mehr als 5 Peripheriegeräte gleichzeitig an einem I-Anschluss.
Einschränkung  im  Modus  ?Binärsensor  5-8?  ®  dürfen  die Baugruppen LCN-B3I gar nicht, der LCN-GBL oder -BMI jeweils mit einem  Peripheriegerät  betrieben  werden,  weil  sich  die  Signale überschreiben würden.
Einschränkung  im  Modus  ?Binärsensor  1-4?  ®  dürfen  die Baugruppen  LCN-B3I  uneingeschränkt,  der  LCN-GBL  oder  -BMI max. mit 3 Peripheriegeräten betrieben werden, weil sich die Signale überschreiben würden.
Wichtig: Folgende Peripherie darf NICHT angeschlossen werden: B8H & -B8L!

Die  Kommandos  und  auch  die  Statusmeldungen  werden  beim Potenzialwechsel jeweils nur einmalig gesendet: Wenn die Signale am  Sensor  statisch  sind,  sendet  das  Modul  weder  Meldung  noch Kommando. Diese  können  aber  mit  einem  Kommando  wiederholt werden. Beispiel: Ein Tableau könnte nach einem längeren Spannungsausfall ?Wiederhole Binärsensor Statusmeldung? aussenden, um den Status ?seiner? Binärsensoren nochmals abzufragen. Der LCN-BU4L wird automatisch erkannt.

Hinweis:
Die Flachbandleitung ist eine Signalleitung: sie ist getrennt von Netzleitungen/-adern zu führen - nicht auf 230V Kabelbäume binden! Detaillierte  Informationen  entnehmen  Sie  bitte  der Installationsanleitung.
