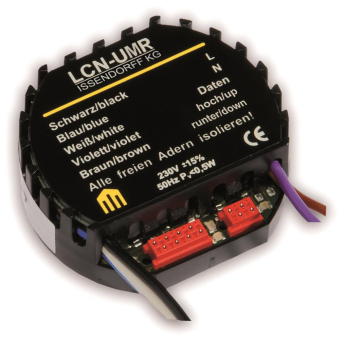

LCN-UMR
Universal Rollladen-/Jalousie-Modul für die Unterputzdose

Beschreibung:
Das  Rollladenmodul  LCN-UMR  ist  ein  Sensor-Aktor  Modul  zum dezentralen Steuern von Rollladen-/Jalousiemotoren. Es verfügt über zwei schaltbare, gegeneinander verriegelte 230V Relais-Ausgänge.Weiterhin  verfügt  das  LCN-UMR  über  T-  und  I-Anschlüsse  zur Aufnahme  weiterer LCN Sensoren und Aktoren. Das interne Betriebsprogramm kann mittels der LCN-Systemsoftware LCN-PRO frei parametriert werden.

Anwendungsgebiete:
Steuerung von Rollladen- und Jalousiemotoren
Steuerung von Beschattungen und Verdunklungen
Dezentrale Steuerung von Leinwänden oder Trennwänden
Einzelraumregelung: Kühlung, Heizung, Lüftung
Zugangskontrolle mit IR-Fernsteuerung und Transponder
Automatiksteuerungen mit vielen Zeitgebern und Verknüpfungen
Tableauanlagen mit 4 Stati/LED und hierarchischen Verknüpfungen von Berechtigungen und Anzeigen
Alarmanlagen, auch mit mehreren Zonen und komplexen Bedingungen, Blockschloss, Voralarm, usw.
Verknüpfungen über Gewerkegrenzen hinweg:
Beleuchtung « Beschattung « Alarm « Zutritt, usw.
= hohe Funktionalität bei kostengünstiger Mehrfachnutzung von Sensoren und Aktoren
Hinweis: Alle Funktionen können unabhängig genutzt werden und stehen deshalb gleichzeitig zur Verfügung.

Hardwareausstattung:
230V Netzteil 50Hz/60Hz (110VAC Version lieferbar)
2 x Relais 230V je 6A (gegeneinander verriegelt)
T-Anschluss für den Anschluss von bis zu 8 Tasten über Tastenumsetzer LCN-T8,  LCN-TEx oder zum Anschluss der Sensortaster LCN-GT(S)12 oder LCN-GT(S)6.
I-Anschluss für den Betrieb von LCN-RR (IR-Fernsteuerempfänger), LCN-TS (Temperatursensor), LCN-BMI (Bewegungsmelder), LCN-GRT/-GBL/-GUS (Innenraumsensoren), LCN-ULT (Transponder-Leser), LCN-UT (Transponder-Leser), LCN-GTxD (Display-Sensortaster), LCN-BT4H/R (Binär- & Tastensensor) usw ...

Funktionsbeschreibung:
Zwei schaltbare, gegeneinander verriegelte 230V Relais-Ausgänge. Das Modul schaltet die Ausgänge wahlweise gar nicht oder nach 70 bzw. 140 Sekunden aus.
Das LCN-UMR unterstützt vier DALI-Gruppen (über LCN-DDR). Zusätzlich können alle DALI Teilnehmer über das LCN-DDR direkt gesteuert werden.
Anschluss entweder für 8 konventionelle Tasten (mit Adapterkabel LCN-T8) oder KNX/EIB Standard- Tastsensoren (LCN-TEx), z.B. 4-fach = 8 Tasten mit jeweils 3 Befehlen an je 2 Adressen  (Module oder Gruppen). Insgesamt 32 Tasten in 4 Tabellen = 192 Befehle an 64 Ziele.
Die Tasten unterstützen 3 Funktionen: Kurz, Lang, Los.
Tableaufunktionen für 12 Lämpchen mit 4 Zuständen: An, Aus, Blinken, Flackern. Vier logische Verknüpfungen für hierarchische Störmeldeverarbeitung gem. DIN.
Dekodierung des IR-Fernsteuerempfängers. Auswertung direkt oder über Zentralrechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung, mit Transponder kombinierbar, Personenerkennung.

Hinweis:
Das Modul hat keine Sicherung für die Ausgänge. Deshalb ist ein Sicherungsautomat 6A (B-Charakteristik) zu verwenden.
Detaillierte Informationen entnehmen Sie bitte der Installations-anleitung.
