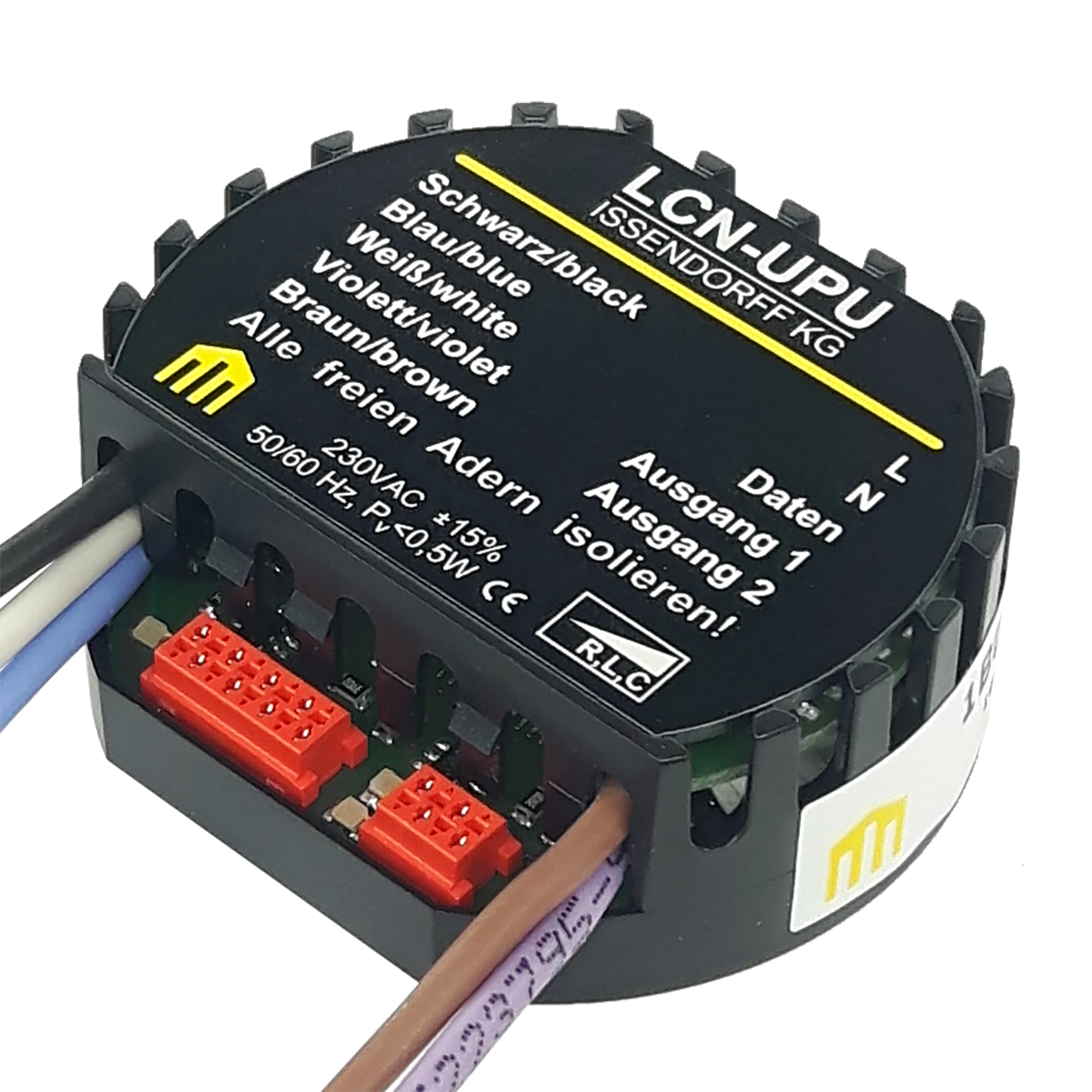

LCN-UPU
Sensor-/Aktormodul für die Unterputzdose mit  Phasen AB- und ANschnitt

Beschreibung:
Das Unterputz Modul LCN-UPU ist ein Sensor-Aktor des LCN Bussystems. Es verfügt über zwei schalt- bzw. dimmbare elektronische Ausgänge 230V. Die beiden elektronischen Ausgänge können unabhängig als PhasenAB- und ANschnitt-Dimmer oder als Nullspannungsschalter betrieben werden. Sie verfügen jeweils über unabhängige Dimmrampen und Zeitgeber. Zwei weitere Ausgänge sind simuliert und nicht nach außen geführt.  Weiterhin verfügt das LCN-UPU über T- und I-Anschlüsse zur Aufnahme weiterer LCN Sensoren und Aktoren. Das interne Betriebsprogramm kann mittels der LCN-Systemsoftware LCN-PRO frei parametriert werden.

Anwendungsgebiete:
Hochwertige Lichtsteuerungen auf Theater-Niveau, aufwändige Lichteffekte realisierbar
Steuerung von Beschattungen und Wintergarten
Einzelraumregelung: Kühlung, Heizung, Lüftung
Zugangskontrolle mit IR-Fernsteuerung und Transponder
Automatiksteuerungen mit vielen Zeitgebern und Verknüpfungen
Tableauanlagen mit 4 Stati/LED und hierarchischen Verknüpfungen von Berechtigungen und Anzeigen
Alarmanlagen, auch mit mehreren Zonen und komplexen Bedingungen, Blockschloss, Voralarm, usw.
Verknüpfungen über Gewerkegrenzen hinweg:
Beleuchtung « Beschattung « Alarm « Zutritt, usw.
= hohe Funktionalität bei kostengünstiger Mehrfachnutzung von Sensoren und Aktoren
Hinweis: Alle Funktionen können unabhängig genutzt werden und stehen deshalb gleichzeitig zur Verfügung.

Hardwareausstattung:
230V Netzteil 50Hz/60Hz (110VAC Version lieferbar)
2 elektronische Schaltausgänge 230V, max. 300VA: Null-spannungsschalter oder dimmbar (im Phasen AB und  AN-schnitt)
T-Anschluss für den Anschluss von bis zu 8 Tasten über Tastenumsetzer LCN-T8, LCN-TEx oder zum Anschluss von LCN-GT12, LCN-GT6 usw ...
I-Anschluss für den Betrieb von LCN-RR (IR-Fernsteuerempfänger), LCN-TS (Temperatursensor), LCN-BMI (Bewegungsmelder), LCN-GRT/-GBL/-GUS (Innenraumsensoren), LCN-ULT (Transponder-Leser), LCN-UT (Transponder-Leser), LCN-GTxD (Display-Sensortaster), LCN-BT4H/R (Binär- & Tastensensor) usw ...

Funktionsbeschreibung:
Vier Ausgänge, davon 2 auf Litzen nach außen geführt: Schalten und Dimmen, Helligkeit und Blendzeit individuell einstellbar. Zwei Zeitgeber (10 ms .. 40 min.) ermöglichen Kurzzeittimer, Treppenhauslicht, usw.. Jeder der 4 Ausgänge bietet 100 Lichtszenenspeicher (speichern jeweils Helligkeit und Blendzeit).
Das LCN-UPU unterstützt vier DALI-Gruppen (über LCN-DDR). Zusätzlich können alle DALI Teilnehmer über das LCN-DDR direkt gesteuert werden.
Anschluss entweder für 8 konventionelle Tasten (mit Adapterkabel LCN-T8), 4 EnOcean Funktaster (LCN-T4ER) oder KNX/EIB Standard- Tastsensoren (LCN-TEx), z.B. 4-fach = 8 Tasten mit jeweils 3 Befehle an je 2 Adressen  (Module oder Gruppen). Insgesamt 32 Tasten in 4 Tabellen = 192 Befehle an 64 Ziele.
Die Tasten unterstützen 3 Funktionen: Kurz, Lang, Los.
Tableaufunktionen für 12 Lämpchen mit 4 Zuständen: An, Aus, Blinken, Flackern. Vier logische Verknüpfungen für hierarchische Störmeldeverarbeitung gem. DIN.
Dekodierung des IR-Fernsteuerempfängers. Auswertung direkt oder über Zentralrechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung, mit Transponder kombinierbar, Personenerkennung.
Zwei frei parametrierbare Stetigregler. Messwerte und Stellgrößen können beliebig im Bus verteilt sein
4 Schwellwertregister mit je 4 Schwellen zur Überwachung von bis zu 32 Grenzwerten
Analogwertverarbeitung über Schaltschwellen oder Regler
Transponder-Datenverarbeitung für bis zu 16 Transponder (unbegrenzt bei Betrieb der Visualisierung)
Steuerung mit Abhängigkeiten & Verknüpfungen, Sperren und Freigeben einzelner Tasten / hierarchische Tast-Berechtigungen
4 Zeitgeber (1s..45Tage), 2 Zeitgeber (Relais), periodischer Zeitgeber,
Überbrückung von Netzausfällen bis 20s, mit Netzausfall-erkennung, usw.
4-stufiges Quittungs- und Meldewesen
12 Variablen u.v.m.

Hinweis:
Im Dimmbetrieb als Phasen ANschnittdimmer ist ein Störfilter LCN-FI1 vorzusehen! Im Betrieb als Phasen ABschnitt dürfen keine induktiven Verbraucher angeschlossen werden. Beim Schalten von konventionellen Motoren mit Hilfskondensator muss ein LCN-R2U verwendet werden - oder es wird statt des UPU das Motorsteuer-Modul LCN-UMR eingesetzt. Detaillierte Informationen entnehmen Sie bitte der Installationsanleitung.
