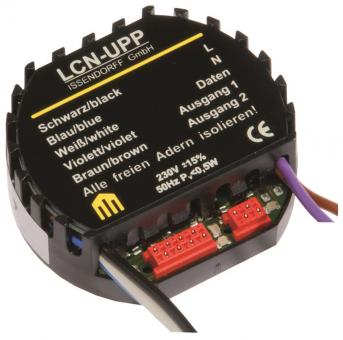

LCN-UPP
Universal-Schalt und Dimmmodul für die Unterputzdose

Beschreibung:
Das LCN-UPP Unterputz Modul ist ein Sensor-Aktor Modul des LCN Bussystems. Es verfügt über zwei schalt- bzw. dimmbare elektronische Ausgänge 230V. Zwei weitere Ausgänge sind simuliert und nicht nach außen geführt. Weiterhin verfügt das LCN-UPP über T- und I-Anschlüsse zur Aufnahme weiterer LCN Sensoren und Aktoren. Das interne Betriebsprogramm kann mittels der LCN Systemsoftware LCN-PRO frei parametriert werden. Installiert wird das LCN-UPP dezentral in tiefen Schalter-,  Verteiler- oder Elektronikdosen.

Anwendungsgebiete:
Hochwertige Lichtsteuerungen auf Theater-Niveau, auf-wändige Lichteffekte realisierbar, vom Tageslicht abhängige Lichtregelungsteuerung von Beschattungen und Wintergarten Einzelraumregelung: Kühlung, Heizung, Lüftung Zugangskontrolle mit IR-Fernsteuerung und Transponder Automatiksteuerungen mit vielen Zeitgebern und Verknüpfungen Tableauanlagen mit 4 Stati/LED und hierarchischen Verknüpfungen von Berechtigungen und Anzeigen Alarmanlagen, auch mit mehreren Zonen und komplexen Bedingungen, Blockschloss, Voralarm, usw.Verknüpfungen über Gewerkegrenzen hinweg:Beleuchtung « Beschattung « Alarm « Zutritt, usw.= hohe Funktionalität bei kostengünstiger Mehrfach-nutzung von Sensoren und Aktoren

Hinweis:
Alle Funktionen können unabhängig genutzt werden und stehen deshalb gleichzeitig zur Verfügung.

Hardwareausstattung:
230V Netzteil 50Hz/60Hz (110V Version lieferbar)
2 elektronische Schaltausgänge 230V, max. 300VA: Null-spannungsschalter oder dimmbar (im Phasenanschnitt)
T-Anschluss für den Anschluss von bis zu 8 Tasten über Tastenumsetzer LCN-T8,  LCN-TEx, LCN-TU4R oder LCN-R1U(Relais), LCN-GT12, LCN-GT6 usw ...
I-Anschluss für den gleichzeitigen Betrieb von LCN-RR (IR-Fernsteuerempfänger), LCN-TS (Temperatursensor), LCN-BMI (Bewegungsmelder), LCN-ULT (Transponder-Leser), LCN-UT (Transponder-Leser), LCN-GTxD (Display-Sensor-taster) usw ...

Funktionsbeschreibung:
Betriebsprogramme:
Drei Ausgänge, davon 2 auf Litzen nach außen geführt: Schalten und Dimmen, Helligkeit und Blendzeit individuell einstellbar. Zwei Zeitgeber (10 ms .. 40 min.) ermöglichen Kurzzeittimer, Treppenhauslicht, usw.. Jeder der 3 Ausgänge bietet 100 Lichtszenenspeicher (speichern jeweils Helligkeit und Blendzeit. Das LCN-UPP unterstützt zwei DSI Signale bzw. drei DALI-Gruppen (über LCN-DDR). Zusätzlich können alle DALI Teilnehmer über das LCN-DDR direkt gesteuert werden. Anschluss entweder für 8 konventionelle Tasten (mit Adapterkabel LCN-T8), 4 EnOcean Funktaster (LCN-T4ER) oder KNX/EIB Standard- Tastsensoren (LCN-TEx), z.B. 4-fach = 8 Tasten mit jeweils 3 Befehle an je 2 Adressen  (Module oder Gruppen). Insgesamt 32 Tasten in 4 Tabellen = 192 Befehle an 64 Ziele. Die Tasten unterstützen 3 Funktionen: kurz, lang, los. Tableaufunktionen für 12 Lämpchen mit 4 Zuständen: An, Aus, Blinken, Flackern. Vier logische Verknüpfungen für hierarchische Störmeldeverarbeitung gem. DIN. Decodierung des IR-Fernsteuerempfängers.
Auswertung direkt oder über Zentralrechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung, mit Transponder kombinierbar, Personenerkennung
