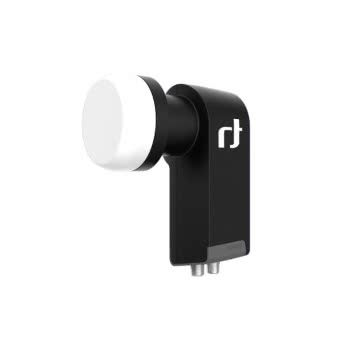

Speziell entwickelt und selektiert um die Nachfrage des globalen DTH-Marktes für wettbewerbsfähige und 4G/LTE geschützte LNBs zu bewältigen. Mit der neuesten Chipsatz-Technologie und dem Wellenleiter-Design bietet dieser LNB optimierte Empfangsmöglichkeiten. Es ermöglicht den Empfang von Satelliten-TV und Radio von einem Satelliten und seine Verteilung auf max. zwei Set-Top Boxen (oder z. B. einem Twin-Tuner PVR). Der LNB unterstützt HD- und UHD-Übertragungen, hat einzigartige HF-Werte, einen sehr geringen Stromverbrauch und ist so konzipiert um Interferenzen von 4G/LTE-Signalen optimal zu unterdrücken. Entwickelt und Hergestellt nach den höchsten Qualitätsstandards der Industrie, um den strengen Spezifikationen zu entsprechen, ist dieser LNB eine ideale Lösung für den anspruchsvollen Kunden von weltweiten Satelliten-Rundfunkempfangs der DTH-Betreiber.

Hauptmerkmale:
- Geringes Phasenrauschen, DVB-S2 (HD und UHD) konform
- Sehr geringes Rauschmaß
- Geringer Stromverbrauch
- Hohe Kreuzpolarisationsunterdrückung
- Hohe Frequenzstabilität

Technische Daten
Eingangsfrequenzbereich 10.7 GHz ∼ 12.75 GHz
Ausgangsfrequenzbereich 950 MHz ∼ 2150 MHz
Oszillatorfrequenz (LO) Tiefband 9.75 GHz
Oszillatorfrequenz (LO) Hochband 10.6 GHz
Rauschmaß 0.2 dB typ. (0.7 dB max.)
LO Frequenzgenauigkeit @ 25 °C ±500 kHz max.
LO Temperaturdrift ±1.0 MHz max.
Oszillator (LO) Phasenrauschen (10 kHz) -80 dBc/Hz max.
Verstärkung 55 dB min.
Verstärkungswelligkeit (innerhalb 26 MHz Bandbreite) ±0.6 dB
Verstärkungsschwankung (im Vollband) ±3 dB
Spiegelfrequenzunterdrückung 40 dB min.
Intermodulationsprodukte 3. Ordnung - ICP3 10 dBm min.
1 dB Kompressionspunkt (am Ausgang) 0 dBm min.
Kreuzpolarisationsunterdrückung 22 dB typ.
Kontrollsignal Ca (V) 11.0 V ∼ 14.0 V
Kontrollsignal Cb (H) 16.0 V ∼ 20.0 V
Kontrollsignal Cc (Bandumschaltung) 22 kHz ±4 kHz, 0.4 V ∼ 0.8 V pp
Ausgang VSWR 2.5 : 1
Bandinterne Störung -60 dBm max.
Stromaufnahme 120 mA max. @ 11 VDC ∼ 20 VDC
Betriebstemperatur -35 °C ∼ +60 °C
Ausgangsimpedanz 75 Ohm
Ausgangsanschluss F-Typ (w)
Antennen F/D Verhältniss 0.6
Gewicht 218 g
