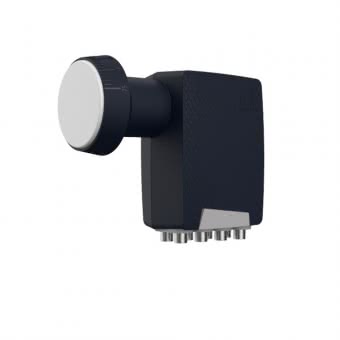

Speziell entwickelt um die Nachfrage des globalen DTH-Marktes für wettbewerbsfähige und 4G/LTE abgeschirmte LNBs zu versorgen. Mit der neuesten Chipsatz-Technologie und dem Wellenleiter-Design bietet dieser LNB optimierte Empfangsmöglichkeiten. Es ermöglicht den Empfang von Satelliten-TV und Radio von einem Satelliten und seine Verteilung auf max. acht Set-Top Boxen ohne Einsatz eines Multiswitches (oder z.B. vier Twin-Tuner PVR). Der LNB unterstützt HD- und UHD-Übertragungen, hat hervorragende HF-Werte, einen sehr geringen Stromverbrauch und ist so konzipiert um Interferenzen von 4G/LTE-Signalen optimal zu unterdrücken. Entwickelt und hergestellt nach den höchsten Qualitätsstandards der Industrie, um den strengen Spezifikationen zu entsprechen, ist dieser LNB eine ideale Lösung für den weltweiten Satelliten-Rundfunkempfang der DTH-Betreiber.

Hauptmerkmale
- Geringes Phasenrauschen, DVB-S2 (HD und UHD) konform
- Geringes Rauschmaß
- Geringer Stromverbrauch
- Hohe Kreuzpolarisationsunterdrückung
- Hohe Frequenzstabilität

Technische Daten
Eingangsfrequenzbereich: 10.7 GHz ∼ 12.75 GHz
Ausgangsfrequenzbereich: 950 MHz ∼ 1950 MHz
Oszillatorfrequenz (LO) Tiefband: 9.75 GHz
Oszillatorfrequenz (LO) Hochband: 10.6 GHz
Rauschmaß: 0.7 dB typ. (1 dB max.)
LO Frequenzgenauigkeit @ 25 °C: ±400 kHz max.
LO Temperaturdrift: ±800 kHz max.
Oszillator (LO) Phasenrauschen (10 kHz): -90 dBc/Hz max.
Verstärkung: 55 dB min.
Verstärkungswelligkeit (innerhalb 26 MHz Bandbreite): ±0.6 dB
Verstärkungsschwankung (im Vollband): ±4 dB
Spiegelfrequenzunterdrückung: 40 dB min.
Intermodulationsprodukte 3. Ordnung - ICP3: 10 dBm typ.
1 dB Kompressionspunkt (am Ausgang): 0 dBm min.
Kreuzpolarisationsunterdrückung: 22 dB min.
Kontrollsignal Ca (V):10.0 V ∼ 14.0 V
Kontrollsignal Cb (H): 16.0 V ∼ 20.0 V
Kontrollsignal Cc (Bandumschaltung): 22 kHz ±4 kHz
Ausgang VSWR: 2.3 : 1
Bandinterne Störung: -60 dBm max.
Stromaufnahme: 210 mA max. @ 11 VDC ∼ 20 VDC
Betriebstemperatur: -30 °C ∼ +60 °C
Ausgangsimpedanz (LNB2): 75 Ohm
Ausgangsanschluss: F-Typ (w)
Antennen F/D Verhältnis: 0.6
Gewicht: 299 g
