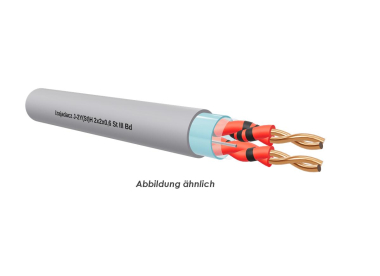

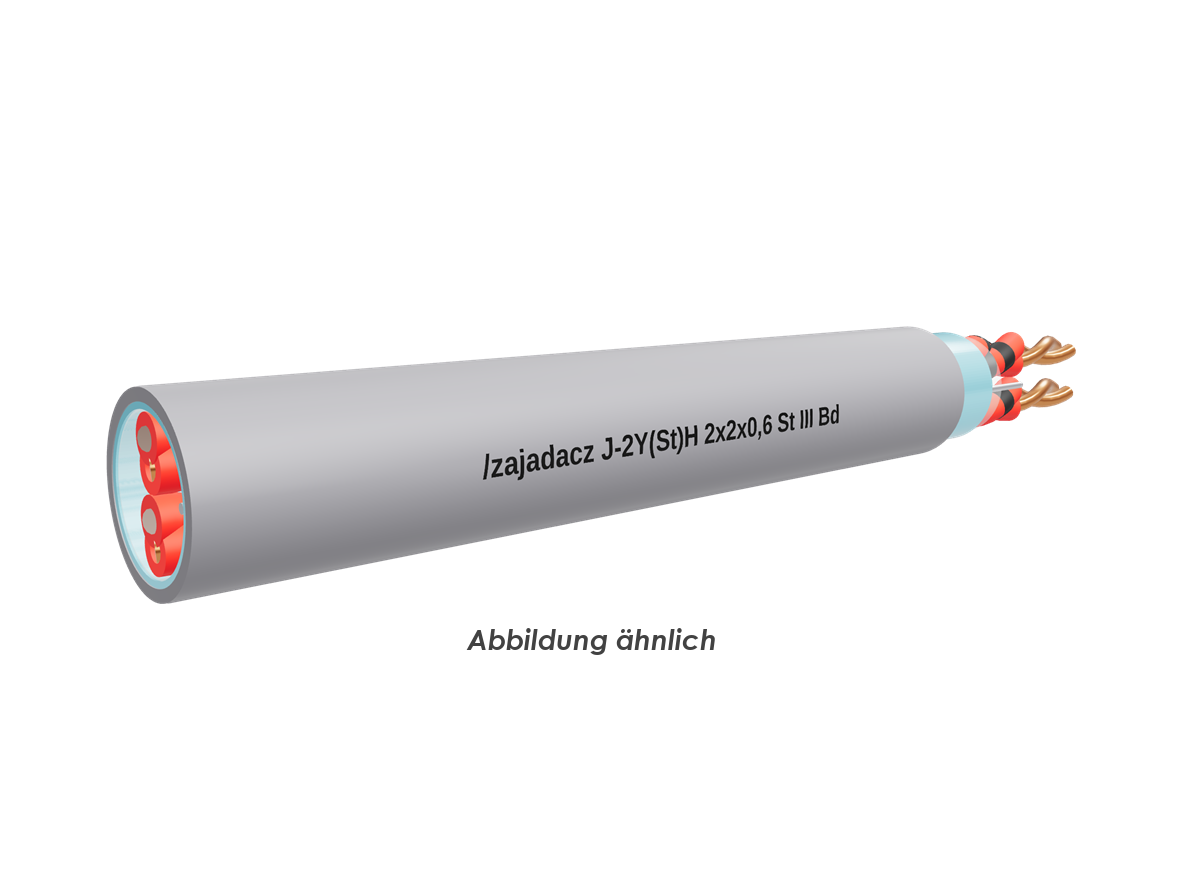

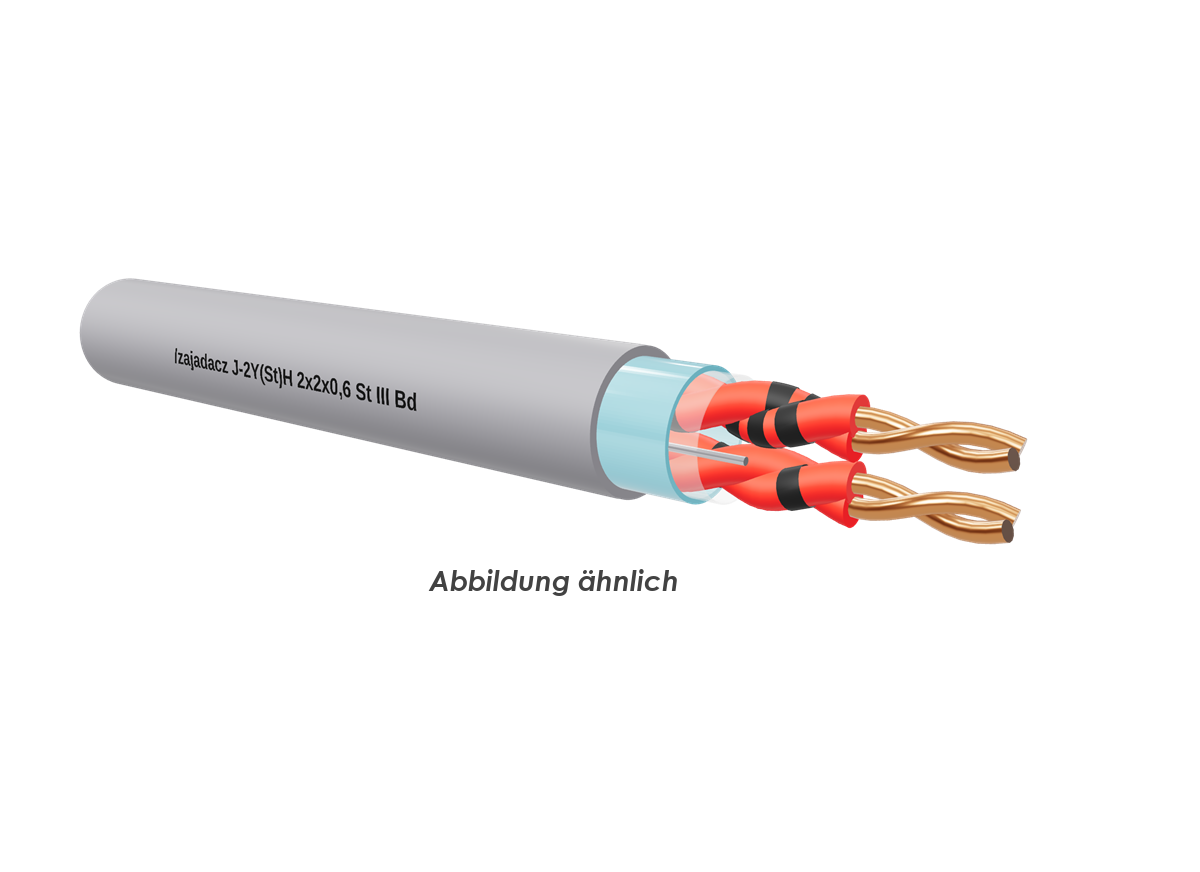

Halogenfreie Fernmeldeleitung J-2Y(St)H St III Bd 16 Mbits/s (Kat.3)
ISDN/EDV (Z=100 Ohm)
Als halogenfreie Anschluss- und
Verbindungsleitung in trockenen und feuchten Räumen zur festen Verlegung in, unter und auf Putz in der Daten-
übertragungstechnik. Zur Übertragung analoger und digitaler Signale bis zu 16 Mbit/s.
Hohe Nebensprechdämpfungswerte. Geeignet als Anschlusskabel für Peripherie-Geräte. Datenverarbeitungsanlagen, für Bildschirme, Drucker, Kassenanlagen und ISDN-Nebenstellenanlagen. Zur störfreien Daten- und Signalübertragung für Mess-, Steuer- und Regeltechnik sind diese Leitungen mit (St)-Abschirmung bestens geeignet.
Das Produkt ist konform zur EG-Niederspannungsrichtlinie 200695/EG.


Leiter: Cu-Leiter blank, massiv 0,6 mm
Aderisolation: aus PE (2Y)
Aderkennzeichnung: nach DIN VDE 0815
Verseilung: Adern zum Sternvierer verseilt
 5 Vierer zu Bündeln verseilt
Statischer Schirm: aus kunststoffkaschierter Alufolie
 mit Beidraht 0,6 mm
Außenmantel: flammwidrige, halogenfreie
 Polymer-Mischung
Mantelfarbe: grau

Spezial-PE-Aderisolation in Anlehnung an DIN VDE 0815 und 0816
Leiterschleifenwiderstand: max. 100 Ohm/km
Temperaturbereich: bewegt -5 °C bis +50 °C
Betriebsspitzenspannung: 3000 V (nicht für Starkstrom-Installationszwecke)
Nennspannung: 225 V
Prüfspannung: 800 V
Isolationswiderstand: min. 5 GOhm x km
Betriebskapazität: 45 nF/km
Wellenwiderstand: (Z) bei 4-16 MHz: 100 Ohm ^±
 15%
Kapazitive Kopplung: K₁max. 400 pF/300 m
 K_9-12 max. 100 PF/300 m
rel. Ausbreitungsgeschwindigkeit: ca. 0,66
Wellendämpfung bei: 1 MHz: 28 dB/km
 4 MHz: 47 dB/km
 5 MHz: 51 dB/km
 10 MHz: 65 dB/km
 15 MHz: 76 dB/km
 16 MHz: 78 dB/km
 20 MHz: 89 dB/km
Nebensprechdämpfung: von 4 MHz bis 16 MHz
 für 2-paarig: min. 40 dB
 ab 4-paarig: min. 25 dB
Mindestbiegeradius: fest verlegt ca 10x Kabel Ø

Eigenschaften:
Außenmantel Brandprüfung nach VDE 0482 Teil 266-2, BS 4066 Teil 3/DIN EN 50266-2/IEC 60332-3 (entspricht DIN VDE 0472 Teil 804 Prüfart C)
Installationskabel sind für Starkstrom-Installationszwecke und für Erdverlegung nicht zugelassen
Die verwendeten Materialien bei der Fertigung sind silicon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen
J-2Y(St)H/STIII/Bd grau
Aderzahl x Nennquerschnitt qmm: 2X2X0,6 gr
Cu-Zahl (Kg/%m): 1,3
Außendurchmesser ca.: 4,9
Gewicht (kg/%m) ca.: 4,2
Farbe: grau
