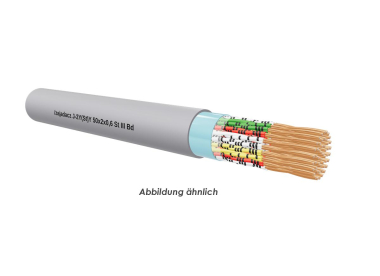

Fernmeldeleitung J-2Y(St)Y St III Bd 16 Mbit
Anwendung
Als Anschluss- und Verbindungsleitung für Datenüber
tragungselektronik, in Datenverarbeitungsanlagen und
Kommunikationssystemen. Verlegung in oder unter Putz sowie auf
üblichen Kabelträgern für Innenverlegung. Erreichbare
Streckenlänge bis zu 120 m. Für Starkstrominstallation und
Erdverlegung nicht zugelassen.

Aufbau
Leiter: Kupferleiter massiv blank
 0,6 mm Durchmesser
Aderisolation: PE
Kennzeichnung: nach VDE 0815
Verseilung: Adern zum Sternvierer
 5 Vierer zum Bündel
 Bündel in Lagen
Statischer Schirm: Kunststoffkaschierte Metallfolie
 mit Beidraht
 Folie
Außenmantel: PVC grau

Technische Daten
Leiderwiderstand der Schleife: max 130 ω/km
Isolationswiderstand: min. 5 Gω x km
Betriebskapazität: bei 800 Hz max 52 nF/km
Prüfspannung Ader/Ader: 800 V 50 Hz 1 Min.
Prüfspannung Ader/Schirm: 2000 V 50 Hz 1 Min.
Betriebsspitzenspannung: 300 V
Temperaturbereich: bewegt -5° C bis + 50° C
 unbewegt -30° C bis + 70° C
Biegeradius: 15 x Kabeldurchmesser
Kapazitive Kopplung: bei 800 Hz:
 max. 300 pF/300 m K9 - K12
 max. 800 pF/300 m K1
Nahe-Nebensprech-
dämpfung: für 2 x 2 min. 45 dB
 ab 4 x 2 min. 25 dB
Wellenwiderstand: 100 ω +/- 15%
Wellendämpfung: 1 MHz ≤- 35 dB/km
 4 MHz ≤ 55 dB/km
 10 MHz ≤ 73 dB/km
 16 MHz ≤ 86 dB/km
Fernmeldeleitung J-2Y(St)Y St III Bd 16 Mbit
Anwendung
Als Anschluss- und Verbindungsleitung für Datenüber
tragungselektronik, in Datenverarbeitungsanlagen und
Kommunikationssystemen. Verlegung in oder unter Putz sowie auf üblichen Kabelträgern für Innenverlegung. Erreichbare
Streckenlänge bis zu 120 m. Für Starkstrominstallation und
Erdverlegung nicht zugelassen.

Aufbau
Leiter: Kupferleiter massiv blank
 0,6 mm Durchmesser
Aderisolation: PE
Kennzeichnung: nach VDE 0815/Farbe+Ringe
Verseilung: Adern zum Sternvierer
 5 Vierer zum Bündel
 Bündel in Lagen
Statischer Schirm: Kunststoffkaschierte Metallfolie
 mit Beidraht
 Folie
Außenmantel: PVC grau

Technische Daten
Leiderwiderstand der Schleife: max 130 ω/km
Isolationswiderstand: min. 5 Gω x km
Betriebskapazität: bei 800 Hz max 52 nF/km
Prüfspannung Ader/Ader: 800 V 50 Hz 1 Min.
Prüfspannung Ader/Schirm: 2000 V 50 Hz 1 Min.
Betriebsspitzenspannung: 300 V
Temperaturbereich: bewegt -5° C bis + 50° C
 unbewegt -30° C bis + 70° C
Biegeradius: 7,5 x Kabeldurchmesser
Kapazitive Kopplung: bei 800 Hz:
 max. 300 pF/300 m K9 - K12
 max. 800 pF/300 m K1
Nahe-Nebensprech-
dämpfung: für 2x2 min. 45 dB
 ab 4x2 min. 25 dB
Wellenwiderstand: 100 ω +/- 15%
Wellendämpfung: 1 MHz ≤- 35 dB/km
 4 MHz ≤ 55 dB/km
 10 MHz ≤ 73 dB/km
 16 MHz ≤ 86 dB/km
Aderzahl x Nennquerschnitt qmm: 50X2X0,6
Cu-Zahl (Kg/%m): 28,6
Außendurchmesser ca.: 18,5
Gewicht (kg/%m) ca.: 48,0
