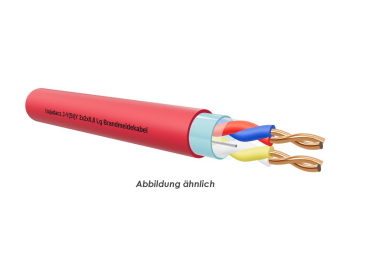

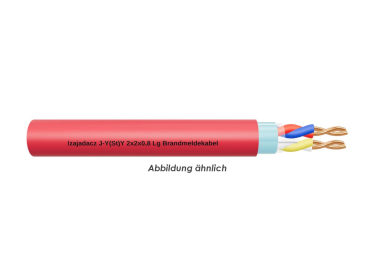

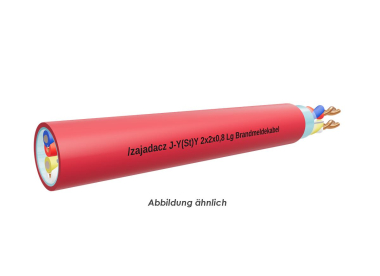

J-Y(St)Y 2x2x0,8 rot Trommel 500m

**Aufdruck Brandmeldekabel

Hersteller
Artikel
2174917 / Ersatz
Lieferanten Typ
J-Y(St)Y 2x2x0,8 rot
Lieferanten Artikel
J-Y(St)Y2x2x0,8r TR
Verpackungsabmessung (L x B x H)
0,42m x 0,40m x 0,40m
Gewicht inkl. Verpackung
27,50 kg

ARTIKELEIGENSCHAFTEN

Fernmeldeleitung J-Y (St) Y...Lg. nach VDE 0815
Anwendung:
Vorzugsweise im Sprechstellen- und Nebenstellenbau innerhalb von Gebäuden, aber auch im Freien zur festen Verlegung an Gebäuden.

Aufbau:
Leiter: Kupferleiter eindrähtig blank
 0,6 mm oder 0,8 mm Durchmesser
Aderisolation: PVC
Kennzeichnung: nach VDE 0815
Verseilung: Adern zu Paaren, Paare in Lagen
statischer Schirm: kunststoffkaschierte Metallfolie
 mit Beidraht
 Folie
Außenmantel: PVC grau

Technische Daten: 0,6 mm 0,8 mm
Nennspannung: 300 V 300 V
Prüfspannung: 800 V 800 V
Schleifenwiderstand: 130 ω/km 73,2 ω/km
Strombelastbarkeit: 2,5 A 5,1 A
Betriebskapazität: 120 nF/km 100 nF/km
Isolationswiderstand: 100 Mω x km 100 Mω x km
Kapazitive Kopplungen: K1 (800 Hz, 100 m)
 300 pF 300 pF
Leitungsdämpfung: ca. 1,7 dB/km 1,1 dB/km (800 Hz)
Temperaturbereich: -5 °C - +50 °C (beim Verlegen)
 -30 °C - +70 °C (nach Verlegen)
Betriebstemperatur: +70 °C (max.)
Biegeradius: 7,5 x Leitungsdurchmesser,
 2,5 x Leitungsdurchmesser
 für einmaliges Biegen ohne Zug
Flammwidrigkeit: nach VDE 0472 T. 804
 Prüfart B (=IEC 332-1)
Brandmeldeleitung J-Y (St) Y... Lg. 0,8 mm, rot
in Anlehnung an VDE 0815
Anwendung:
Vorzugsweise im Sprechstellen- und Nebenstellenbau innerhalb von Gebäuden, aber auch im Freien zur festen Verlegung an Gebäuden. Diese Leitungen sind speziell für Brandmeldeanlagen konzipiert.


Aufbau:
Leiter: Kupferleiter eindrähtig blank, 0,8 mm Durchmesser
Aderisolation: PVC
Kennzeichnung: nach VDE 0815
Verseilung: Adern zu Paaren Paare in Lagen
 statischer Schirm kunststoffkaschierte Metallfolie
 mit Beidraht
 Folie
Außenmantel: PVC rot mit Aufdruck "Brandmeldekabel"

Technische Daten:
Nennspannung: 300 V
Prüfspannung: 800 V
Schleifenwiderstand: 73,2 ω/km
Strombelastbarkeit: 5,1 A
Betriebskapazität: 100 nF/km
Isolationswiderstand: 100 Mω x km Kapazitive
Kopplungen: K1 (800 Hz, 100 m) 300 pF
Leitungsdämpfung: ca. 1,1 dB/km (800 Hz)
Temperaturbereich: -5 °C - +50 °C (beim Verlegen)
 -30 °C - +70 °C (nach Verlegen)
Betriebstemperatur: +70 °C (max.)
Biegeradius: 7,5 x Leitungsdurchmesser
 2,5 x Leitungsdurchmesser
 für einmaliges Biegen ohne Zug
Flammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1)
Aderzahl x Nennquerschnitt qmm: 2X2X0,8
Cu-Zahl (Kg/%m): 2,1
Außendurchmesser ca.: 7,0
Gewicht (kg/%m) ca.: 5,5
Klasse (EEK /BSK)
BSK E
Zolltarif-Nr.
85444991
Leiter-Durchmesser
0,80 mm
Leiter-Klasse
Kl.1 = eindrähtig
Ader-Zahl
2
Anzahl der Verseilelemente
2
Verseilung
Lagen
Verseilelement
Paare
Ader-Isolation
PVC
Ader-Kennzeichnung
Farbe
Schirm über Verseilelement
ohne
Schirm über Verseilung
Folie
Kabel längswasserdicht
Nein
Kabel querwasserdicht
Nein
Schutzmantel
sonstige
Bewehrung
Nein
Mantel-Material
PVC
Mantel-Farbe
rot
Halogenfrei nach EN 50267-2-2
Nein
Flammwidrig
nein
Raucharm nach EN 61034-2
Nein
Funktionserhalt
nein
Außendurchmesser ca.
7,00 mm
Zul. Kabelaußentemperatur, in Bewegung
-5 - +50 °C
Zul. Kabelaußentemperatur, fest verlegt
-30 - +70 °C
Als Außenkabel zulässig
Nein
