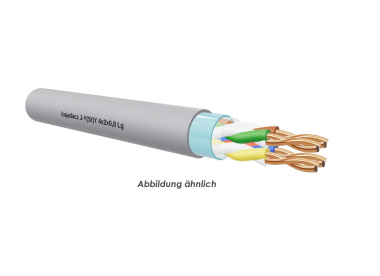

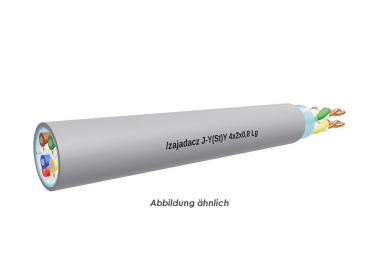

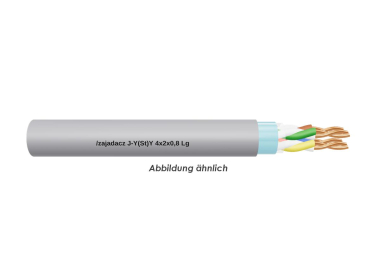

J-Y(St)Y 4x2x0,8 Trommel 1000m

**maximal auf 080er Trommel

Hersteller
Artikel
105278 / Ersatz
Lieferanten Typ
J-Y(St)Y 4x2x0,8 Tro
Lieferanten Artikel
J-Y(St)Y4x2x0,8TR
Verpackungsabmessung (L x B x H)
0,60m x 0,42m x 0,60m
Gewicht inkl. Verpackung
95,00 kg

ARTIKELEIGENSCHAFTEN

Brandmeldeleitung J-Y (St) Y... Lg. 0,8 mm, rot
in Anlehnung an VDE 0815
Anwendung:
Vorzugsweise im Sprechstellen- und Nebenstellenbau innerhalb von Gebäuden, aber auch im Freien zur festen Verlegung an Gebäuden. Diese Leitungen sind speziell für Brandmeldeanlagen konzipiert.


Aufbau:
Leiter: Kupferleiter eindrähtig blank
 0,8 mm Durchmesser
Aderisolation: PVC
Kennzeichnung: nach VDE 0815
Verseilung: Adern zu Paaren Paare in Lagen
 statischer Schirm kunststoffkaschierte Metallfolie
 mit Beidraht
 Folie
Außenmantel: PVC grau

Technische Daten:
Nennspannung: 300 V
Prüfspannung: 800 V
Schleifenwiderstand: 73,2 ω/km
Strombelastbarkeit: 5,1 A
Betriebskapazität: 100 nF/km
Isolationswiderstand: 100 Mω x km Kapazitive
Kopplungen: K1 (800 Hz, 100 m) 300 pF
Leitungsdämpfung: ca. 1,1 dB/km (800 Hz)
Temperaturbereich: -5 °C-+50 °C (beim Verlegen)
 -30 °C-+70 °C (nach Verlegen)
Betriebstemperatur: +70 °C (max.)
Biegeradius: 7,5 x Leitungsdurchmesser
 2,5 x Leitungsdurchmesser
 für einmaliges Biegen ohne Zug
Flammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1)
J-Y (St) Y 0,8 mm
Aderzahl x Nennquerschnitt qmm: 4X2X0,8
Cu-Zahl (Kg/%m): 4,1
Außendurchmesser ca.: 9,0
Gewicht (kg/%m) ca.: 9,5
Klasse (EEK /BSK)
BSK E
Zolltarif-Nr.
85444991
Leiter-Durchmesser
0,80 mm
Leiter-Klasse
Kl.1 = eindrähtig
Ader-Zahl
2
Anzahl der Verseilelemente
4
Verseilung
Lagen
Verseilelement
Paare
Ader-Isolation
PVC
Ader-Kennzeichnung
Farbe
Schirm über Verseilelement
ohne
Schirm über Verseilung
Folie
Kabel längswasserdicht
Nein
Kabel querwasserdicht
Nein
Schutzmantel
nein
Bewehrung
Nein
Mantel-Material
PVC
Mantel-Farbe
grau
Halogenfrei nach EN 50267-2-2
Nein
Flammwidrig
nein
Raucharm nach EN 61034-2
Nein
Funktionserhalt
nein
Außendurchmesser ca.
9,00 mm
Zul. Kabelaußentemperatur, in Bewegung
-5 - +50 °C
Zul. Kabelaußentemperatur, fest verlegt
-30 - +70 °C
Als Außenkabel zulässig
Nein
