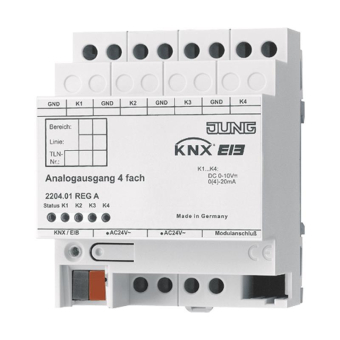

REG-Gehäuse 4 TE ETS-Produktfamilie Ausgabe Produkttyp Analogausgang 4fach Der Analogausgang benötigt zum Betrieb die Spannungsversorgung Art.-Nr.: WSSV 10. Funktion Der KNX Analogausgang verfügt über 4 Analogausgänge und wandelt KNX-Telegramme (1-Byte- und 2-Byte-) in analoge Ausgangssignale um. Diese analogen Ausgangssignale ermöglichen es Aktoren der Heizungs-, Klima- und Lüftungstechnik, ihre Ausgangsgrößen aufgrund von Businformationen anzupassen und an Regelprozessen teilzunehmen. Die Ausgänge werden durch die Software auf Spannungs- und Stromsignale parametriert.Spannungssignale: 0 ... 1 V, 0 ... 10 VStromsignale: 0 ... 20 mA, 4 ... 20 mA Spannungsausgänge werden auf Kurzschluss überwacht. Der Ausgangszustand wird durch Status-LEDs angezeigt. Mit Hilfe des Analogausgangsmoduls 4fach (Art.-Nr. 2204.01 REGAM) kann die Anzahl der analogen Ausgänge um 4 auf 8 erweitert werden. Der Anschluss erfolgt über einen Systemstecker. Die Ausgangsgrößen können zwangsgeführt werden. Nicht benötigte Ausgänge lassen sich abschalten. Anschließbare Analog-Aktoren Keine EVG oder elektronischen Trafos mit 1 ... 10 V-Steuereingang an die Ausgänge anschließen! Keine externen Spannungen an die Ausgänge anschließen. Angeschlossene Komponenten müssen eine sichere Trennung zu anderen Spannungen gewährleisten. Stromausgänge dürfen mit max. 500 ? belastet werden. Spannungsausgänge müssen mit min. 1 k? belastet werden. Die Klemmen GND der Ausgänge K1 ... K4 sind intern miteinander verbunden. Bei Kurzschluss eines Spannungsausgangs zwischen K1 ... K4 und GND wird der jeweilige Ausgang abgeschaltet.
