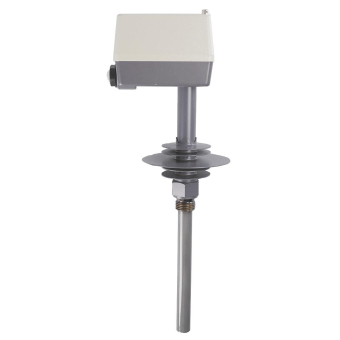

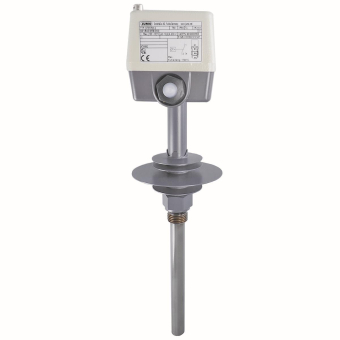

JUMO 601540/045/000

Abgastemperaturwächter, Schaltleistung

Artikel
4428436
Lieferanten Typ
601540/045-048-13-01
Lieferanten Artikel
60001115

Beschreibung

Das robuste Gehäuse aus Alu-Druckguss sowie das stabile Stahltauchrohr gewährleisten einen Einsatz auch unter rauhen Bedingungen. Durch das verwendete Stabausdehnungsprinzip kann der Abgastemperaturwächter bis zu einer maximalen Fühlertemperatur von 700 °C eingesetzt werden. Die maximal zulässige Umgebungstemperatur am Gehäuse (Schutzart IP54) liegt zwischen -50 °C und +80 °C. Ein entscheidender Vorteil ist es, dass zur Temperaturmessung keine zusätzliche Hilfsenergie benötigt wird. Der elektrische Anschluss erfolgt direkt mit Schraubklemmen an dem verbauten Mikroschalter, der eine maximal zulässige Schaltleistung von AC 230 Volt / 10 Ampere direkt schalten kann. Der Thermostat hat eine Schaltdifferenz (Hyserese) von 10 bis 22 K und schaltet nach Unterschreiten der Abschalttemperatur um diesen Wert automatisch wieder zurück in den Ursprungszustand. Das Gerät zeichnet sich durch eine schnelle Reaktionsgeschwindigkeit von ? 45 Sekunden in Rauchgas aus und ist zugelassen nach DIN EN 14597. Durch die Verschraubung mit Gewinde G 1/2 Zoll kann das Gerät direkt im Rauchgaskanal eingebaut werden. Anwendung findet der Abgastemperaturwächter bei jeglicher Art der Rauchgasüberwachung, in der Heizungstechnik sowie Festbrennstoffkesseln bei bivalentem Betrieb mit Ölkesseln. Auch bei der Verriegelung von unterdruckverursachenden Lüftungsanlagen in Kombination mit Kachelöfen und Kaminen wird der Abgastemperaturwächter verwendet.

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
90321080
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
92688874
Geeignet als Wächter
Geeignet als 2 Punktregler
Geeignet als Begrenzer
Max. Betriebstemperatur
700 °C
Einstellbare Einschalttemperatur
20 - 20 °C
Einstellbare Ausschalttemperatur
400 - 400 °C
Schaltdifferenz der Temperatur
15 °C
Geräteausführung
Aufbaugerät
Ausführung des Sensors
Stabfühler
Anzahl der Kontakte als Schließer
0
Anzahl der Kontakte als Öffner
0
Anzahl der Kontakte als Wechsler
1
Ausführung des elektrischen Anschlusses
Schraubanschluss
Schutzart (IP)
IP54
Schutzart (NEMA)
sonstige
Elektronische Ausführung
Explosionsgeschützt
