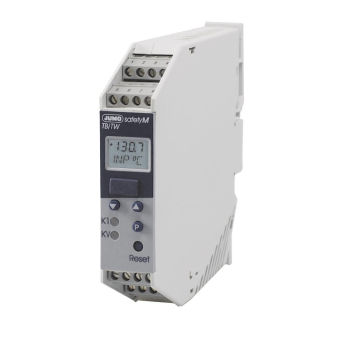

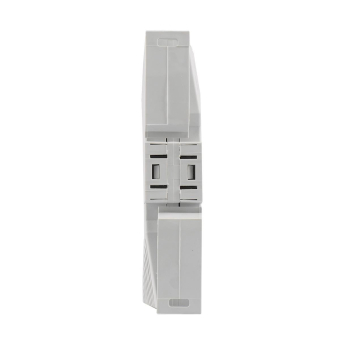

JUMO 701160/8-0153-001-23

Temperaturbegrenzer / -wächter nach DIN

Artikel
4429474
Lieferanten Typ
701160/8-0153-001-23
Lieferanten Artikel
00506382

Beschreibung

Der freiprogrammierbare elektronische Temperaturbegrenzer / -wächter nach DIN EN 14597 kann auf Hutschiene montiert werden. Die Spannungsversorgung beträgt AC 110 bis 240 V,-10/+15 %, 48 bis 63 Hz, 5 VA. Der Universalmesseingang ist frei konfigurierbar für Widerstandsthermometer, Thermoelemente sowie Strom und Spannungssignale. TB/TW überwachen thermische Prozesse in Anlagen auf einen eingestellten Grenzwert. Wird dieser überschritten, so schaltet das eingebaute Relais die Anlage in einen betriebssicheren Zustand und die LED K1 schaltet von grün auf rot um. Kommt die Anlage wieder in den Gutbereich, muss beim TB die Taste Reset mit einem entsprechenden Werkzeug manuell entriegelt werden. Es ist auch eine externe Entriegelung möglich. Der TW hingegen stellt sich ohne äußere Einwirkung automatisch wieder zurück. Ein Binärausgang DC 24 V /20 mA kann bei einer einstellbaren Temperatur vor Erreichen des Grenzwertes ein Voralarmsignal ausgeben, welches über LED KV zusätzlich angezeigt wird. Der TB/TW mit Baubreite 22,5 mm wird auf Hut-Schienen montiert und über Schraubklemmen mit einem Leitungsquerschnitt von max. 2,5 mm² verdrahtet. Er hat zusätzlich die Zulassung nach cULus.

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
90328900
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
92688874
Geeignet als Wächter
Geeignet als 2 Punktregler
Geeignet als Begrenzer
Max. Betriebstemperatur
0 °C
Einstellbare Einschalttemperatur
-200 - 850 °C
Einstellbare Ausschalttemperatur
-200 - 850 °C
Schaltdifferenz der Temperatur
0 °C
Geräteausführung
Einbaugerät
Mediumtemperatur
0 - 0 °C
Ausführung des Sensors
PTC
Bemessungssteuerspeisespannung AC 50 Hz
110 - 240 V
Bemessungssteuerspeisespannung AC 60 Hz
0 - 0 V
Bemessungssteuerspeisespannung DC
0 - 0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
0 A
Anzahl der Kontakte als Schließer
0
Anzahl der Kontakte als Öffner
0
Anzahl der Kontakte als Wechsler
1
Ausführung des elektrischen Anschlusses
Schraubanschluss
Schutzart (IP)
IP20
Elektronische Ausführung
Explosionsgeschützt
