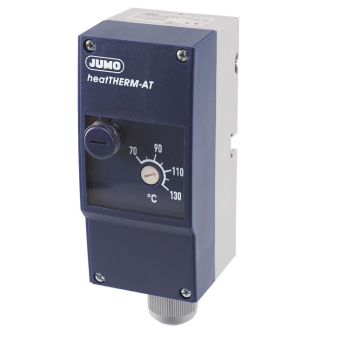

JUMO Temperaturschalter 60003190

+70+130°C mit innenl. Fernleitung

Artikel
4428487
Lieferanten Typ
603070/0070-5-671-00
Lieferanten Artikel
60003190

Beschreibung

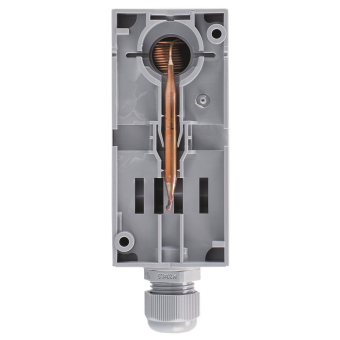

Durch sein schlagfestes Gehäuse aus hochwertigem Kunststoff ist der 1-polige mechanische Aufbaubauthermostat mit Umschaltkontakt sehr robust und kann auch unter rauen Bedingungen eingesetzt werden. Das verwendete Messsystem arbeitet nach dem Flüssigkeitsausdehnungsprinzip und kann bis zu einer maximal zulässigen Fühlertemperatur von 149 °C problemlos eingesetzt werden. Der glatte Rundfühler aus Kupfer hat einen Durchmesser von 6 mm bei einer Fühlerlänge von ca. 66 mm. Die Fernleitung des Thermostaten ist ebenfalls aus Kupfer und bei Auslieferung im Gehäuseinneren aufgerollt. Unter Beachtung eines Biegeradius von 5 mm kann die Fernleitung nach Bedarf aus dem Gehäuse herausgeführt und flexibel verlegt werden. Die im Lieferumfang enthaltene Schutzhülse aus Messing vernickelt hat einen Durchmesser von 8 mm und kann mit einem Gewinde G1/2 Form A nach DIN 3852/2 montiert werden. Die maximal zulässige Umgebungstemperatur am Gehäuse (Schutzart IP54) beträgt 80 °C. Die Gehäusebefestigung erfolgt direkt am Gehäuseunterteil als Wandmontage. Mit Hilfe eines Schraubendrehers kann die gewünschte Abschalttemperatur nach Abnahme des Gehäusedeckels auf einer Skala einfach eingestellt werden. Durch eine Sichtscheibe im Gehäusedeckel kann die eingestellte Abschalttemperatur jederzeit eingesehen werden. Der Sicherheitstemperaturbegrenzer zeichnet sich durch eine hohe Schaltpunktgenauigkeit von +0/-5 K in der oberen Skalenhälfte aus. Die verbaute Temperaturkompensation reduziert Umgebungstemperatureinflüsse am Schaltkopf auf ein Minimum. Ein entscheidender Vorteil ist es, dass zur Temperaturmessung keine zusätzliche Hilfsenergie benötigt wird. Der elektrische Anschluss erfolgt durch PushIn©-Klemmen, wodurch die Installationszeit gegenüber konventionellen Schraubanschlüssen deutlich reduziert wird. Die maximal zulässige Schaltleistung beträgt AC 230 Volt / 16 A. Der Schaltkontakt (Klemme 2) wird nach erreichen der eingestellten Temperatur geöffnet und gleichzeitig der Signatlkontakt (Klemme 4) geschlossen. Der Schaltkontakt wird automatisch verriegelt und kann erst nach Abkühlung der Temperatur am Fühler um ca. 10 K wieder manuell entriegelt werden. Bei Abkühlung der Temperatur am Fühler unter -20 °C öffnet sich ebenfalls der Stromkreis zwischen Klemme 1 und Klemme 2, schließt sich jedoch bei Temperaturanstieg wieder selbst. Bei Zerstörung des Messsystems wird der Stromkreis bleibend geöffnet, eine Entriegelung ist dann nicht mehr möglich. Der Schaltkontakt befindet sich dann in einer Neutralstellung. Der Sicherheitstemperaturbegrenzer ist sehr flexibel einsetzbar und findet Anwendung sowohl in der Gebäudeautomation als auch in der Heizungs-, Klima-, und Lüftungstechnik. Weitere Anwendungsbereiche sind die Kunststoffindustrie, der Apparate- und Maschinenbau sowie der Ofenbau und die Temperaturüberwachung in Labor- und Klimaschränken. Das Gerät ist zugelassen gemäß DIN EN 14597 und DGRL und hat eine EAC Zulassung.

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
90321080
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
92688874
Geeignet als Wächter
Geeignet als 2 Punktregler
Geeignet als Begrenzer
Max. Betriebstemperatur
150 °C
Einstellbare Einschalttemperatur
70 - 70 °C
Einstellbare Ausschalttemperatur
130 - 130 °C
Geräteausführung
Aufbaugerät
Ausführung des Sensors
Kapillarrohr
Anzahl der Kontakte als Schließer
0
Anzahl der Kontakte als Öffner
0
Anzahl der Kontakte als Wechsler
1
Ausführung des elektrischen Anschlusses
sonstige
Schutzart (IP)
IP54
Schutzart (NEMA)
sonstige
Elektronische Ausführung
Explosionsgeschützt
