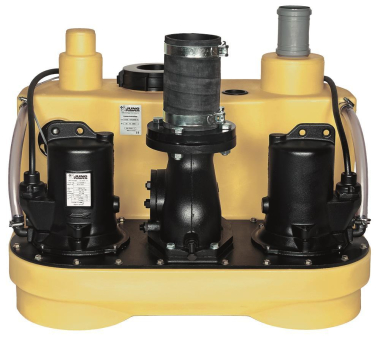

JUNG PUMPEN COMPLI 1025/4 BW
Fäkalienhebeanlage, steckerfertig
TÜV Bauart geprüft nach DIN EN 12050
Die überflutbare Doppelanlage besteht
aus einem stufenförmigen Sammelbehälter
(PE) mit optimiertem Boden zur
Minimierung von Ablagerungen, einer
Trägerplatte (Grauguss) mit Ring-
gehäusen, den aufgesetzten Motoren,
Doppelrückschlagklappe und einer
Steuerung. Gewicht: 115 kg
Behälter
Maße (HxBxT): 600 x 835 x 665 mm
Behälterinhalt: 115 l
> Reinigungsöffnung oben
> Muffe DN 150 hinten für den Zulauf
mit Klemmflansch, Höhe 275 mm, mit
exzentrischem Übergangsrohr DN 100/150
Höhe 250-300 mm
> 2 seitliche Muffen DN 150/ DN 50
für den Zulauf, Zulaufhöhen 180 und
> 315 mm, mit exzentrischem Übergangs-'' rohr DN 100/150 Höhe 180-340 mm
> vertikaler Stutzen DN 70 / DN 100 für
Lüftung / Zulauf
> vertikaler Stutzen DN 70 / DN 150 für
Lüftung / Zulauf
> vertikale Muffe 50 mm für die
Notentsorgung
Tauchmotorpumpen
vertikal, einstufig zur Förderung von
Abwasser gemäß DIN 1986-3, betriebs-
fertig auf dem Behälter montiert,
trockenlaufsicher, Überhitzungsschutz
durch Motorthermostat, Leitungsein-
führung längswasserdicht vergossen und
durch Steckverbindung leicht zu tauschen
Laufrad: Freistromrad
Freier Durchgang: 70 mm
Druckstutzen: DN 100
Mediumtemperatur: 40GC, kurzzeitig 60GC
Fördermenge: max 56 m3/h
Förderhöhe: 5-10 m
Motorleistung P2: 2,2 kW
Motordrehzahl: 1450 1/min
Motorschutzart: IP 68
Betriebsart: S3
Steuerung
zum wasserstandsabhängigen automatischen
Ein- und Ausschalten. Die steckerfertige
Steuerung schaltet die Pumpen wechsel-
seitig mit Spitzenlastfunktion. Der
Niveaugeber ist im Behälter eingebaut.
Erforderliche Vorsicherungen 16 A.
> Betriebsspannung: 3/N/PEx400V, 50 Hz
> Gehäuse mit Klarsichttür, IP 44
(HxBxT) 455 x 250 x 155 mm
> je 4m Ltg. zwischen Pumpe u. Steuerung
> 1,5 m Netzanschlussleitung mit
CEE-Stecker
> Motorschutzeinrichtungen
> 2 Hand-Null-Automatik-Schalter
> Leuchtanzeigen für
Betrieb Pumpen
Störung Pumpen
Drehfeld
Hochwasseralarm
Alarmanlage (netzabhängig)
> potentialfreier Schließer für die
Sammelstörmeldung
> elektronischer Summer
> Akku-Ladeschaltung für netzunab-
hängigen Betrieb der Alarmanlage
mittels optionalem Akku
