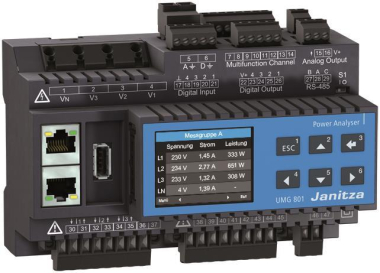

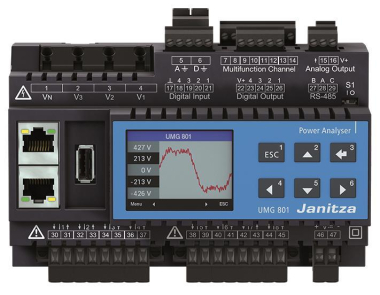

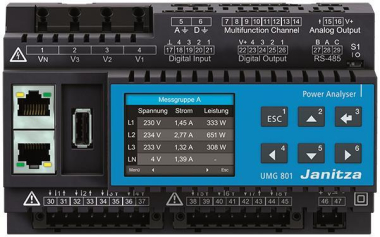

Janitza UMG 801 - UMG 801 Basisgerät 8TE
Modulares Energiemessgerät
ARTIKELEIGENSCHAFTEN
Modular erweiterbares Energiemessgerät UMG 801 zum Aufbau eines Energiemonitoring-Systems mit OPC UA Schnittstelle
Hutschieneneinbaugerät, 145 x 90 x 76 mm (BxHxT)
Versorgungsspannung: Externe Versorgungsspannung 24-48 V DC
Messung in TN-, IT und TT-Netzen
Messung von Oberschwingungen bis zur 127.
Messdatenspeicher (4 GB)
3 Spannungsmesseingänge
Messkategorie: 1000 V CAT III
Messung in 3-Phasen 4-Leitersystemen bis 480 V/830 V (+-10%) nach IEC
Messung in 3-Phasen 3-Leitersystemen bis 690 V (+-10%)
8 Strommesseingänge, aufgeteilt in 2 Viererblöcke
Messkategorie: 300V CAT II
Nennstrom 5A / 1A einstellbar
Strommessbereich: 5 mA... 6 A
Auflösung: 0,1mA
4 Multifunktionseingänge
Wahlweise konfigurierbar als Differenzstromeingänge, Temperatureingänge oder Strommesseingänge
Peripherie
4x Digitale Eingänge
4x Digitale Ausgänge
1x Analog Ausgang
2x Ethernet RJ45
Zubehör (inklusiv):
33.03.376 Installationsanleitung inkl. Sicherheitshinweise
52.31.205 Busverbinder Basisgerät (bereits aufgesteckt)
10.01.953 Endwinkel
Programmiersoftware ? GridVis Basic? download:
www.janitza.de/gridvis-download.html
Zolltarif-Nr.
90303200
Ursprungs-Land
DE
Anzeige
graphisch
Anzahl der Spannungseingangskanäle
4
Anzahl der Stromeingangskanäle
12
Strommessung
direkte Strommessung
Oberwellenmessung
Ja
Leistungsfaktor
Ja
Wirkleistung
Ja
Blindleistung
Ja
Scheinleistung
Ja
Phasenwinkel (cos phi)
Ja
Leistung/Arbeit
Ja
Schnittstelle
Ja
Messwertspeicher
Ja
Stromversorgung
Netz
