KAIS Abzweig Schalterd. 1069-02
Artikel
134049
Lieferanten Typ
1069-02
Lieferanten Artikel
1069-02
Beschreibung

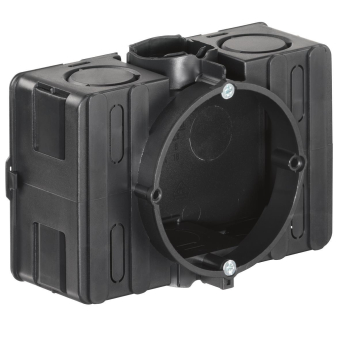

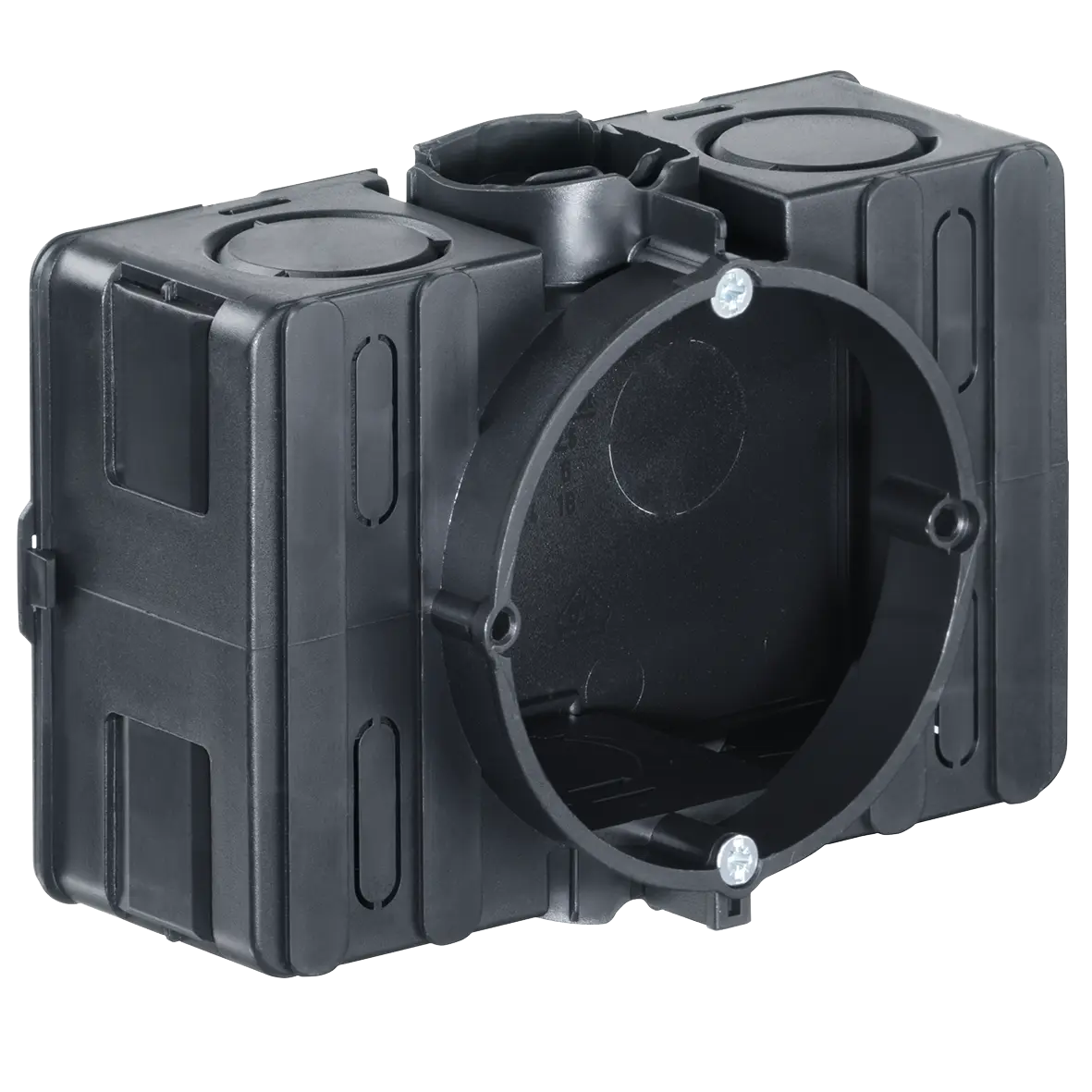

Gerätedose und Geräte-Verbindungsdosen
· Geräteschrauben-Abstand 60 mm
· VDE-geprüft
· Flammwidrigkeit 650 °C nach DIN 60670-1
· Berührungsschutz IP2X
· Maße nach DIN
· verdrehungssicher, garantierter Norm- Kombinationsabstand von 71 mm durch Snap-Rast-Kupplung
· vollisolierter Leitungsübergang
· Ausbrechöffnungen für Leitungen und Rohre DIN EN Ø 20/25 mm
· für Schraub- und Spreizbefestigung der Geräte geeignet
· auch als Verbindungsdose nach DIN VDE mit Schraubdeckel verwendbar
Geräte-Verbindungsdose
- mit seitlichen Räumen für Verbindungen
- mit 4 Schraubdomen
- seitlich 4x M20, neben den Stutzen 4x 25, im Stutzen M20/M25, im Boden 2x M20, von oben 4x Stegleitung
Ausführung: mit 2 Geräteschrauben 15 mm
Artikeleigenschaften
Zolltarif-Nr.
39269097
Ursprungs-Land
DE
Montageart
Unterputz
Form
rechteckig
Bauform
Geräte-Verbindungsdose/-kasten
Ausführung
Einzel
Mit drehbarem Ring
Koppelbar
Bestückung
ohne
Durchmesser
60 mm
Länge
110 mm
Breite
71 mm
Tiefe
50.5 - 50.5 mm
Innentiefe
49 mm
Für Anzahl Geräteeinsätze
1
Befestigung der Geräte
schrauben
Mit Schrauben
Anzahl der nicht einstellbaren Gerätebefestigungslaschen
0
Anzahl der einstellbaren Gerätebefestigungslaschen
0
Gehäusedurchführung durch Ausbrechöffnung
Gehäusedurchführung durch Dichtmembran
Gehäusedurchführung durch Rohrstutzen
Gehäusedurchführung durch Stufenmembran
Für Rohrdurchmesser
20/25 mm
Geeignet für Kabeldurchmesser
11.5 - 11.5 mm
Rohrarretierung
Rohrverriegelung optional
Einführung von hinten
Anzahl der Einführungen
12
Anzahl der mitgelieferten Tüllen
0
Werkstoff
Kunststoff
Halogenfrei
Farbe
schwarz
Schutzart (IP)
IP2X
Ausführung Deckel
ohne
Transparenter Deckel
Deckelbefestigung
geschraubt
Plombierbar
Funktionserhalt
ohne
Mit Abschirmung
Luftdicht
Max. Leiterquerschnitt
2,5 qmm
Klemme lagefixiert
Leuchtenhakenbefestigung
Stutzen
Tunnelstutzen
Spezielle Anwendung
ohne
Mit Trennwand
Konform BS 4662
