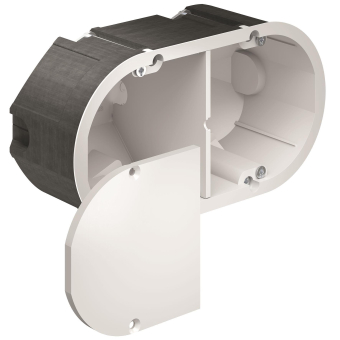

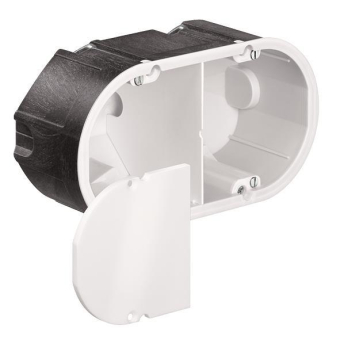

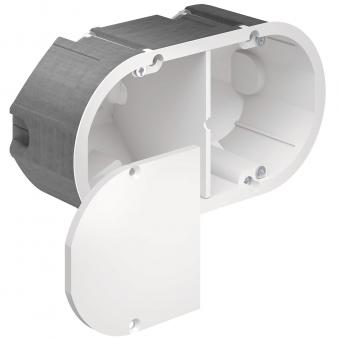

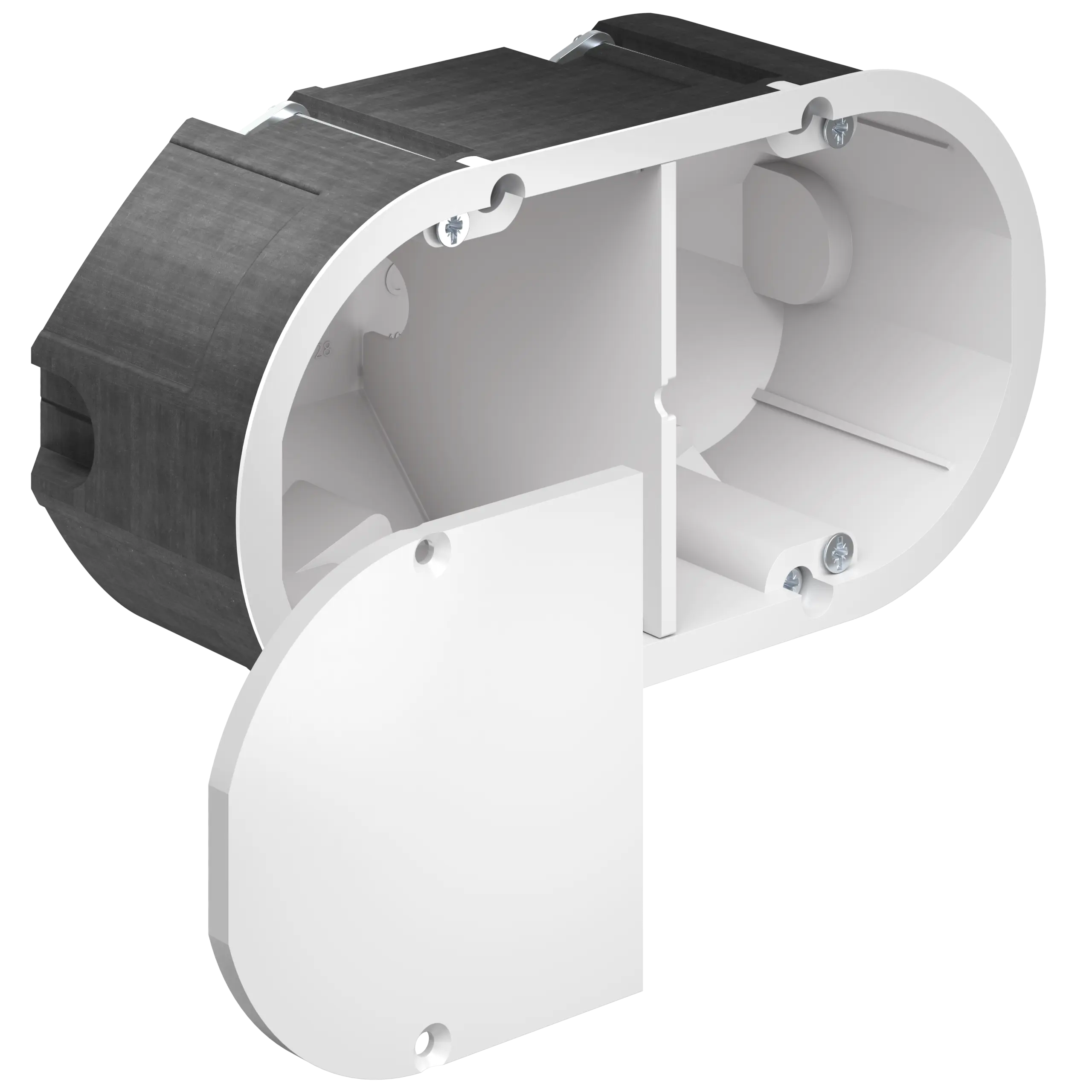

KAIS HWD 90 Electronic-Dose 9462-94
9462-94
Artikel
3788420
Lieferanten Typ
9462-94
Lieferanten Artikel
9462-94
Beschreibung

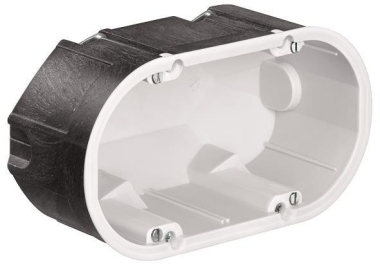

Electronic-Dose HWD 90
· Für Leitungen und Rohre bis M25
· Auch als Doppeldose verwendbar
· Für Brandschutzwände EI30-EI120
· Mindestwandstärke 100 mm
· Für Geräteeinsätze und elektronische Komponenten
· Kombinierbar untereinander sowie mit HWD 90 Geräte-Verbindungsdosen

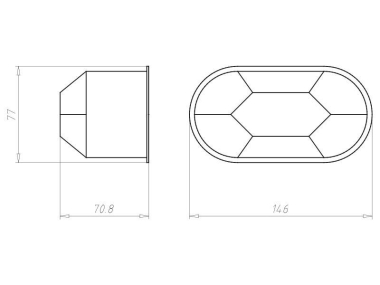

für Plattenstärke 7-40 mm
Tiefe 70 mm
Fräsloch Ø 2x74 mm
Mittenabstand 71 mm
Rohreinführungen für DIN EN Rohr bis Ø 25 mm 4
Leitungseinführungen bis Ø 13,5 mm 4
Verbindungsstutzen pro VPE 5
halogenfrei
Artikeleigenschaften
Zolltarif-Nr.
39269097
Ursprungs-Land
DE
Montageart
Hohlwand
Form
rund
Bauform
Geräte-Verbindungsdose/-kasten
Ausführung
Doppel
Mit drehbarem Ring
Koppelbar
Bestückung
ohne
Durchmesser
74 mm
Länge
146 mm
Tiefe
70 - 70 mm
Innentiefe
70 mm
Geeignet für Wand-/Plattendicke
7 - 40 mm
Für Anzahl Geräteeinsätze
2
Befestigung der Geräte
schrauben
Mit Schrauben
Gehäusedurchführung durch Ausbrechöffnung
Gehäusedurchführung durch Dichtmembran
Gehäusedurchführung durch Rohrstutzen
Gehäusedurchführung durch Stufenmembran
Für Rohrdurchmesser
20/25 mm
Geeignet für Kabeldurchmesser
4 - 11.5 mm
Rohrarretierung
Rohrverriegelung optional
Einführung von hinten
Anzahl der Einführungen
4
Anzahl der mitgelieferten Tüllen
0
Werkstoff
Kunststoff
Halogenfrei
Farbe
weiß
Schutzart (IP)
IP3X
Ausführung Deckel
ohne
Transparenter Deckel
Deckelbefestigung
geschraubt
Plombierbar
Funktionserhalt
ohne
Mit Abschirmung
Luftdicht
Max. Leiterquerschnitt
2,5 qmm
Klemme lagefixiert
Leuchtenhakenbefestigung
Stutzen
sonstige
Spezielle Anwendung
Brandschutz
Mit Trennwand
Konform BS 4662
