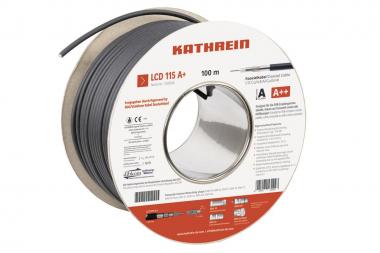

KATH Koaxialkabel 100m LCD 115 A+/100

Ring halogenfrei schwarz

Artikel
4728469
Lieferanten Typ
LCD 115 A+/100m
Lieferanten Artikel
21510028

Beschreibung

- Impedanz: 75 Ohm
- Mit Metermarkierung
- Erfüllt: EN 50117/Schirmungsklasse A++
- Freigegeben durch die KDG/Vodafone Kabel Deutschland
- Bauproduktenverordnung 305/2011 EN 50575 Brandklasse: Cca s1a,d1,a1
- Halogenfrei, bleifrei, ohne Silikon, UV-beständig
- Für Hausinstallation und Außenanwendung geeignet (keine Erdverlegung)
- Schirmdämpfung typ. 130 dB
- dibkom-zertifiziertes Material
- Passende Stecker: EMK 01, EMK 02, EMK 11, EMK 12, EMK 20, EMK 21, EMK 61, EMK 63, EMK 64

Brandklasse - BauPVO 305/2011: Euroklasse Cca s1a d1 a1
Verlegungsbereich: Innen, Außen
Innenleiter: 1,13 Cu mm
Isolation: 4,8 PEE mm
Außenleiter: 2 x Al/pet-Folie - 1 x CuSn-Geflecht
Außenmantel: 6,9 FRNC/LSZH Schwarz ²) mm
Biegeradius: > 35 mm
Verkürzungsfaktor: 0.84
Dämpfung bei 5 MHz: 1 dB/100 m
Dämpfung bei 50 MHz: 4.1 dB/100 m
Dämpfung bei 100 MHz: 5.7 dB/100 m
Dämpfung bei 450 MHz: 12 dB/100 m
Dämpfung bei 860 MHz: 17.1 dB/100 m
Dämpfung bei 1000 MHz: 18.5 dB/100 m
Dämpfung bei 2150 MHz: 28.4 dB/100 m
Dämpfung bei 2400 MHz: 29.9 dB/100 m
Rückflussdämpfung 5-470 MHz: >= 26 dB
Rückflussdämpfung 470-862 MHz: >= 25 dB
Rückflussdämpfung 862-1000 MHz: >= 23 dB
Rückflussdämpfung 1000-2150 MHz: >= 20 dB
Schirmdämpfung 30-3000 MHz typ.: 130 dB
Kopplungswiderstand 5-30 MHz: <= 0,9 mOhm/m
Gleichstromwiderstand: <= 29 Ohm/km
Max. zul. Zugkraft: 150 N
Zul. Umgebungstemperatur Inst.: -25 bis +70 °C

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85442000
Ursprungs-Land
TR
WEEE-Land
DE
WEEE-Nummer
66199153
Gepaartes Koaxialkabel
2-Ader-Koaxialkabel (Twinax)
Durchmesser Innenleiter
1,1 mm
Innenleiter-Material
Kupfer
Innenleiter-Oberfläche
blank
Innenleiter-Klasse
Kl.1 = eindrähtig
Durchmesser Außenleiter
6,9 mm
Außenleiter-Material
Kupfer
Außenleiter-Oberfläche
blank
Außenleiter-Form
sonstige
Dielektrikum
PE/Luft
Anzahl der Schirmlagen
3
Bewehrung/Armierung
ohne
Material Bewehrung
sonstige
Mit Nagetierschutz
Mantelmaterial
sonstige
Spezifizierung Mantelmaterial
Polyethylen (PE)
Mantel-Farbe
schwarz
Anzahl der Mantelschichten
1
Flammwidrig nach IEC 60332-1-2
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
Flammwidrig nach IEC 60332-3-22 (Cat A)
Flammwidrig nach IEC 60332-3-23 (Cat B)
Flammwidrig nach IEC 60332-3-24 (Cat C)
Flammwidrig nach IEC 60332-3-25 (Cat D)
Raucharm nach EN IEC 61034-2
Halogenfrei nach EN IEC 60754-1
Halogenfrei nach EN IEC 60754-2
Halogenfrei nach EN IEC 60754-3
Brandverhalten nach EN 13501-6: Klasse
Dca
Brandverhalten nach EN 13501-6: Rauchentwicklung
s1
Brandverhalten nach EN 13501-6: Abtropfverhalten
d1
Brandverhalten nach EN 13501-6: Säureentwicklung
a1
Funktionserhalt nach IEC 60331-23
UV-beständig
Wellenwiderstand
75 Ohm
Außendurchmesser ca.
6,9 mm
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
350 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
350 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
300 mm
Max. Zugfestigkeit während der Verlegung
0,15 kN
Geeignet zur Verlegung im Erdreich
Zulässige Art der Installation im Erdreich
freiliegend und Installationsrohr für Erdverlegung
Zul. Kabelaußentemperatur bei Montage/Handling
-5 - 40 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
-25 - 70 °C
Gewicht
51 kg/km
