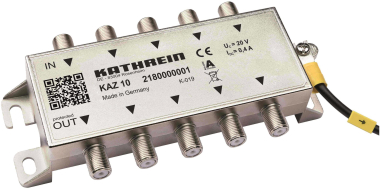

KATH Überspannungsschutz KAZ 10
5-fach
Artikel
5425226
Lieferanten Typ
KAZ 10
Lieferanten Artikel
2180000001
Beschreibung
- 5-fach Überspannungsschutz
- 47-2400 MHz
- F-Anschlüsse
- Fernspeisung max. 20 V DC/0,5 A
- zum Schutz gegen transiente Überspannungen
- Einsatz vor Antennenverteiler und Multischalter (4 x SAT & 1 x terrestrisches Antennensignal)
- Möglichst nahe am zu schützenden Objekt installieren
- Reduziert Überspannungen zwischen Innen- und Außenleiter
- Durchlass für 22-kHz, DiSEqC-Signale und rückkanaltauglich
- Erfüllt Anforderungen gemäß IEC 61643-21+A1+A2 2012/ DIN EN 61643-21 2013/ DIN EN 50083-2 Class A
- Montage im Gebäude; Zink-Druckgehäuse; Erdungsanschluss am Gehäuse bis 6 mm2; Impedanz: 75 Ohm
- 5-fach Überspannungsschutz für DVB-S/S2/T/T2/C für digitale und analoge Signale / Überspannungskategorie 2
Artikeleigenschaften
Zolltarif-Nr.
85363090
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
66199153
Nennspannung DC
5 - 20 V
Höchste Dauerspannung AC
0 V
Höchste Dauerspannung DC
20 V
Blitzstoßstrom (10/350 µs)
0,5 kA
Nennableitstoßstrom (8/20)
2,5 kA
Nennlaststrom
0,4 A
Schutzpegel
500 V
Schutzpegel Ader/Ader
120 V
Schutzpegel Ader/Signalground
500 V
Schutzpegel Signalground/Protectiveground
120 V
Frequenz
47 - 2400 MHz
Grenzfrequenz
2450 MHz
Montageart
Aufputz
Anschluss 1
F-Connector
Ableiterüberwachung
Mit Fernmeldekontakt
Explosionsgeprüfte Ausführung
Trennmöglichkeit des Signalkreises
Anzahl der Leiter (ohne Erde)
5
Erdung über
separater Leiter
Baubreite
145 mm
Schutzart (IP)
IP40
