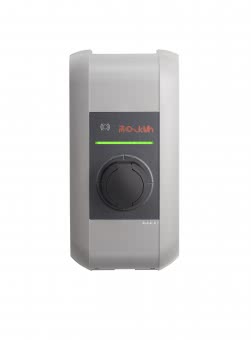

KEBA Wallbox c-series RFID-M&E 108.336

EN Type2 Socket 22kW

Hersteller
Artikel
5921443
Lieferanten Typ
KC-P30-ES240022-L0R
Lieferanten Artikel
108336
Verpackungsabmessung (L x B x H)
0,58m x 0,38m x 0,26m
Gewicht inkl. Verpackung
7,40 kg

ARTIKELEIGENSCHAFTEN

Produkt
Artikelnummer: 108.336
Produktbezeichnung: c-series EN Type2 Socket 22kW-RFID-M&E
EAN-Code: 9120050712294
Spezifikationen
Buchse: Typ 2 Normbuchse: 32 A / 400 V AC gemäß
EN 62196-1 und VDE-AR-E 2623-2-2
Leistung: 22 kW
Energiezähler (LED-Anzeige): Ja
Lokales Lastmanagement: Slave
Stromüberwachung: In Abhängigkeit der Ladekabeldimensionierung
UDP: Ja
Farbe: RAL 7004 (Signalgrau) / RAL 7016 (Anthrazitgrau)
Allgemein
Ladebetrieb: Mode 3 gemäß IEC 61851-1
AC-Laden
Überspannungskategorie: III gemäß EN 60664
Schutzklasse: I
Schutzart: IP54
Schutz gegen mechanischen Schlag: IK08 (ausgenommen Zylinderschloss)
Bemessungskurzzeitstromfestigkeit: < 10 kA (Effektivwert gemäß EN 61439-1)
Interne Gleichfehlerstromüberwachung (RDC-DD): > 6 mA (Charakteristik gemäß IEC 62955, < 10 s)
Belüftung beim Laden: Wird nicht unterstützt
Versorgung
Versorgungsnennspannung (Europa): 3 x 230 V / 400 V
Eigenverbrauch: Leerlauf: 3 W, Angesteckt: 4,5 W, Ladend: 6,5 W
Nennstrom (konfigurierbar): 10 A / 13 A / 16 A / 20 A / 25 A / 32 A
1-phasig oder 3-phasig
Netzfrequenz: 50 Hz
Netzformen: TT / TN / IT
Versorgungsklemmen
Typ: Federzugklemme
Kabelzuführung: Oberseite (Aufputz), Rückseite (Unterputz)
Anschlussquerschnitt der Versorgung: Mindestquerschnitt (abhängig vom Kabel und der
Verlegeart)
16 A Nennstrom: 5 x 2,5 mm2
32 A Nennstrom: 5 x 6,0 mm2
Querschnitt:

Starr / flexibel: 0,2 - 16 mm2
Flexibel mit Aderendhülse mit / ohne Kunststoffhülse:
0,25 - 10 mm2
AWG: 24 - 6
Abisolierlänge: 12 mm
Temperatur-Rating: 105 °C
Umgebungsbedingungen
Verwendung: Innen- und Außenbereich
Zugangsbeschränkungen am Aufstellort: Beschränkter und unbeschränkter Zugang
Montage (stationär): An der Wand oder an der Standsäule
Betriebstemperatur:
16 A: -25 °C bis +50 °C (ohne direkte Sonneneinstrahlung)
32 A: -25 °C bis +40 °C (ohne direkte Sonneneinstrahlung)
Lagertemperatur: -25 °C bis +80 °C
Relative Luftfeuchtigkeit: 5% bis 95% nicht kondensierend
Höhenlage: max. 2.000 m über Meeresspiegel
Temperaturänderungsgeschwindigkeit: max. 0,5 °C / min
Temperaturverhalten: Automatische Leistungsreduktion bei Übertemperatur
Schnittstellen
Ethernet-Schnittstelle
Ethernet1: LSA+® Klemmen
Datenübertragungsrate: 10/100/1.000 Mbit/s
Ethernet2: RJ45 (für Debug)
USB-Schnittstelle
Typ: A, USB 2.0 (Hi-Speed)
Max. Ausgangsstrom: 500 mA
Freigabe-Eingang
Typ: Externer, potentialfreier Schaltkontakt
Klemmentyp: Federzugklemme
Querschnitt: 0,08 - 4 mm2
AWG: 28 - 12
Abisolierlänge: 8 mm
Schaltkontakt-Ausgang
Typ: Externe Sicherheitskleinspannung, <50 V AC,
50/60 Hz
Notwendige Strombegrenzung: <0,5 A
Klemmentyp: Federzugklemme

Querschnitt: 0,08 - 4 mm2
AWG: 28 - 12
Abisolierlänge: 8 mm
Ausstattung
RFID-Karte
Typ: MIFARE Karte / Tag nach ISO 14443 oder
ISO 15693
Zertifizierungen*
CE-Konformitätserklärung: Ja
Eichrechtskonformität: Nationale Zulassung der Zusatzeinrichtung
* Informationen zu den Zertifizierungen können auf der KEBA-Website heruntergeladen werden:
https://www.keba.com/emobility-downloads
Abmessungen und Gewicht
Höhe / Breite / Tiefe: 495 mm / 240 mm / 163 mm
Gewicht: Ca. 4,8 - 5 kg (variantenabhängig)

Zolltarif-Nr.
85371098
Ursprungs-Land
AT
