Artikel
6641850
Lieferanten Typ
1263-06
Lieferanten Artikel
1263-06
Beschreibung

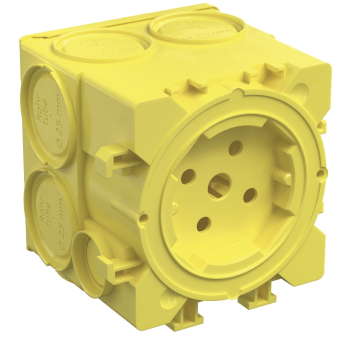

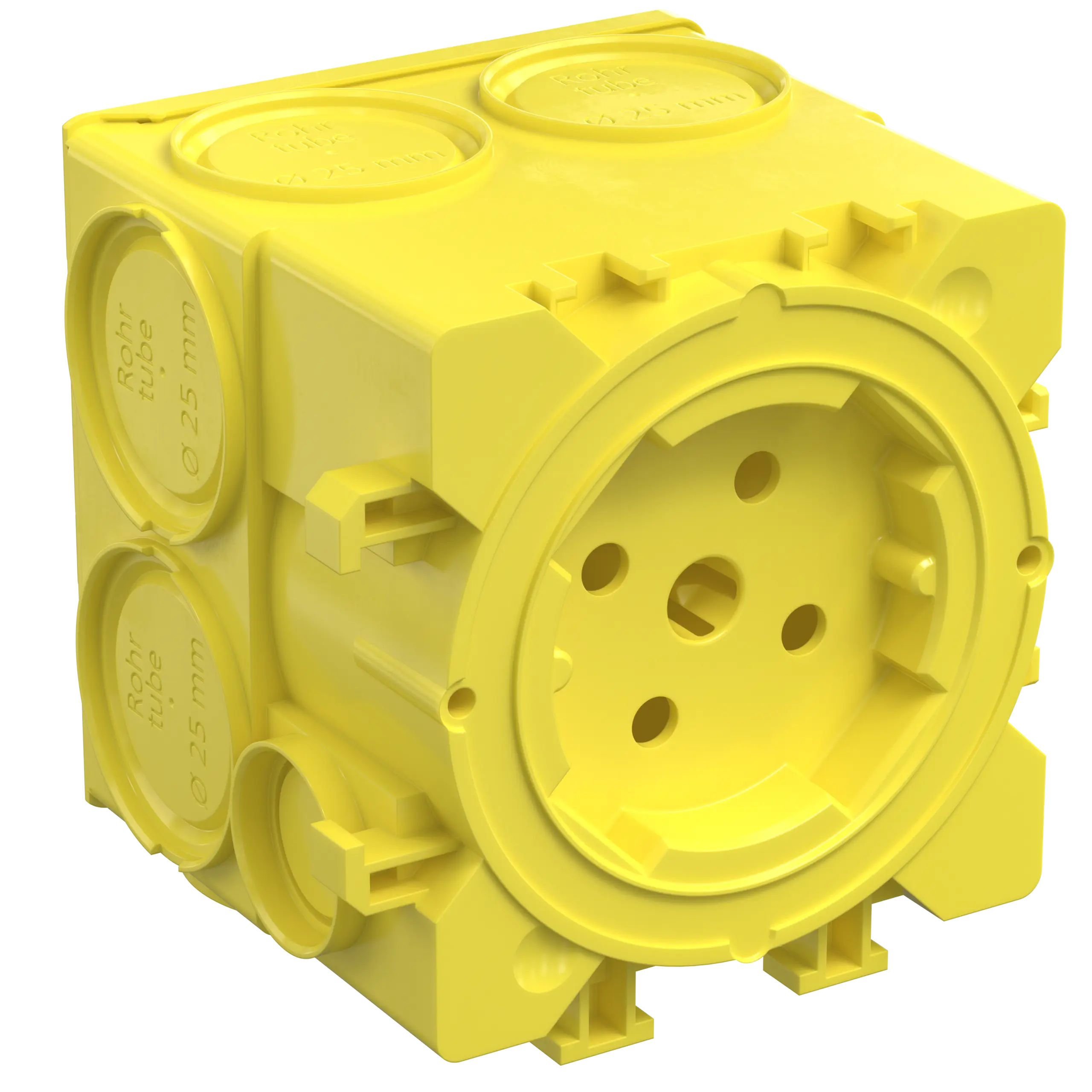

B2 Geräte-Verbindungsdosen
· zum werkseitigen Einbau
· Aufnahme für System-Haftmagnet (Art.-Nr. 1299-69) und System-Haftmagnet PLUS (Art.-Nr. 1299-70)
· 1-teilig
· 4 Schraubdome und 2 Spreizkrallenfelder zur Gerätebefestigung
· Norm-Kombinationsabstand 71 mm

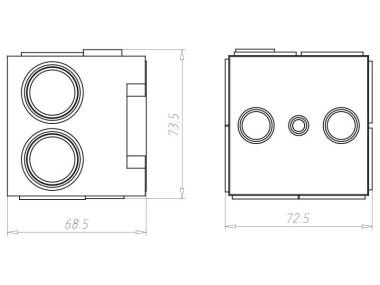

1262-06 1263-06 1264-06
Tiefe 48,5 mm 68,5 mm 83,5 mm
Einbauöffnung Ø 60 mm 60 mm 60 mm
Kabel bis Ø 16 mm 4 4 2
Ausbrechöffnungen für Rohre
DIN EN Ø 20/25 mm 4 8 -
Ausbrechöffnungen für Rohre
DIN EN Ø 32/40 mm - - 4
Artikeleigenschaften
Zolltarif-Nr.
39269097
Ursprungs-Land
DE
Montageart
Betonbau
Form
quadratisch
Bauform
Geräte-Verbindungsdose/-kasten
Ausführung
Einzel
Mit drehbarem Ring
Koppelbar
Bestückung
ohne
Durchmesser
60 mm
Länge
78 mm
Breite
76 mm
Tiefe
68.5 - 68.5 mm
Innentiefe
68 mm
Für Anzahl Geräteeinsätze
1
Befestigung der Geräte
schrauben oder spreizen
Mit Schrauben
Anzahl der nicht einstellbaren Gerätebefestigungslaschen
0
Anzahl der einstellbaren Gerätebefestigungslaschen
0
Gehäusedurchführung durch Ausbrechöffnung
Gehäusedurchführung durch Dichtmembran
Gehäusedurchführung durch Rohrstutzen
Gehäusedurchführung durch Stufenmembran
Für Rohrdurchmesser
20/25 mm
Geeignet für Kabeldurchmesser
0 - 16 mm
Rohrarretierung
Rohrverriegelung optional
Einführung von hinten
Anzahl der Einführungen
12
Werkstoff
Kunststoff
Halogenfrei
Farbe
gelb
Schutzart (IP)
IP3X
Ausführung Deckel
sonstige
Transparenter Deckel
Deckelbefestigung
sonstige
Plombierbar
Funktionserhalt
ohne
Mit Abschirmung
Luftdicht
Max. Leiterquerschnitt
4 qmm
Klemme lagefixiert
Leuchtenhakenbefestigung
Stutzen
sonstige
Spezielle Anwendung
ohne
Mit Trennwand
Konform BS 4662
