ÖLFLEX^® CLASSIC 100 CY EMV-
gerechte Anschlussleitung mit farbigen Adern
Anwendung
· Überwiegend dort, wo elektrische Störfelder Siganlübertragungen verfälschen können

Anwendungsbereich
· Maschinen- und Anlagebau
· Förder- und Transportanlagen
· Heiz- und Klimatechnik
· Büromaschinen und Anlagen der Datenverarbeitung

Vorteile
· Das Kupfergeflecht dient der elektromagnetischen Abschirmung zwischen den innengeführten Stromkreisen und der Umgebung
· Hohe Isolationssicherheit durch 4 kV Prüfspannung
· In vielen Bereichen Öl- und Chemikalienbeständig

Technische Hinweise
· Flammwidrig nach IEC 60332-1-2

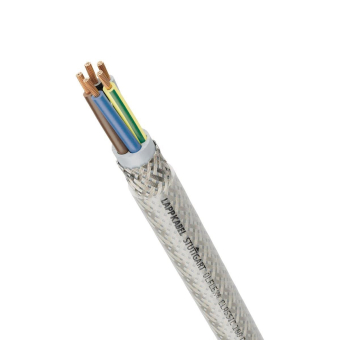

Aufbaudaten
· Feindrähtige Litze aus blanken Cu-Drähten
· Aderisolation aus LAPP PVC-Spezialmischung P8/1
· Innenmantel aus Spezialmischung auzf PVC-Basis, grau
· Abschirmgeflecht aus verzinnten Cu-Drähten
· Transparenter Außenmantel aus Spezialmischung auf PVC-Basis

Technische Daten
Ader-Ident-Code
bis 5 Adern: farbig nach VDE 0293-308
ab 6 Adern: ÖLFLEX^® Farbcode
in Anlehnung an IEC 60227-5
 HD 21.5 S3; VDE 0281 Part 5
 HD 21.13 S1, VDE 0281 Teil 13
Leiteraufbau feindrähtig nach VDE 0295 Kl. 5 IEC 60228 Cl. 5
Mindestbiegeradius
für flexiblen Einsatz: 20 x Außendurchmesser
fest verlegt: 6 x Außendurchmesser
Nennspannung bis 1,0 mm² U₀/U=300/500 V
 ab 1,5 mm² U₀/U=450/750 V
 ab 1,5 mm² bei fester und geschützter
 Verlegung U₀/U=600/1000 V
Prüfspannung 4000 V
Schutzleiter G = mit Schutzleiter gn/ge
 X = ohne Schutzleiter
Temperaturbereich
gelegentlich bewegt -5 °C bis +70 °C
fest verlegt -40 °C bis +80 °C
ÖLFLEX^® CLASSIC 100 CY U₀/U: 450/750 V
Aderzahl x Querschnitt qmm: 4G70
Außendurchmesser ca.: 43,7
Cu-Zahl (kg/km): 3035,0
Gewicht (kg/km) ca.: 3719
