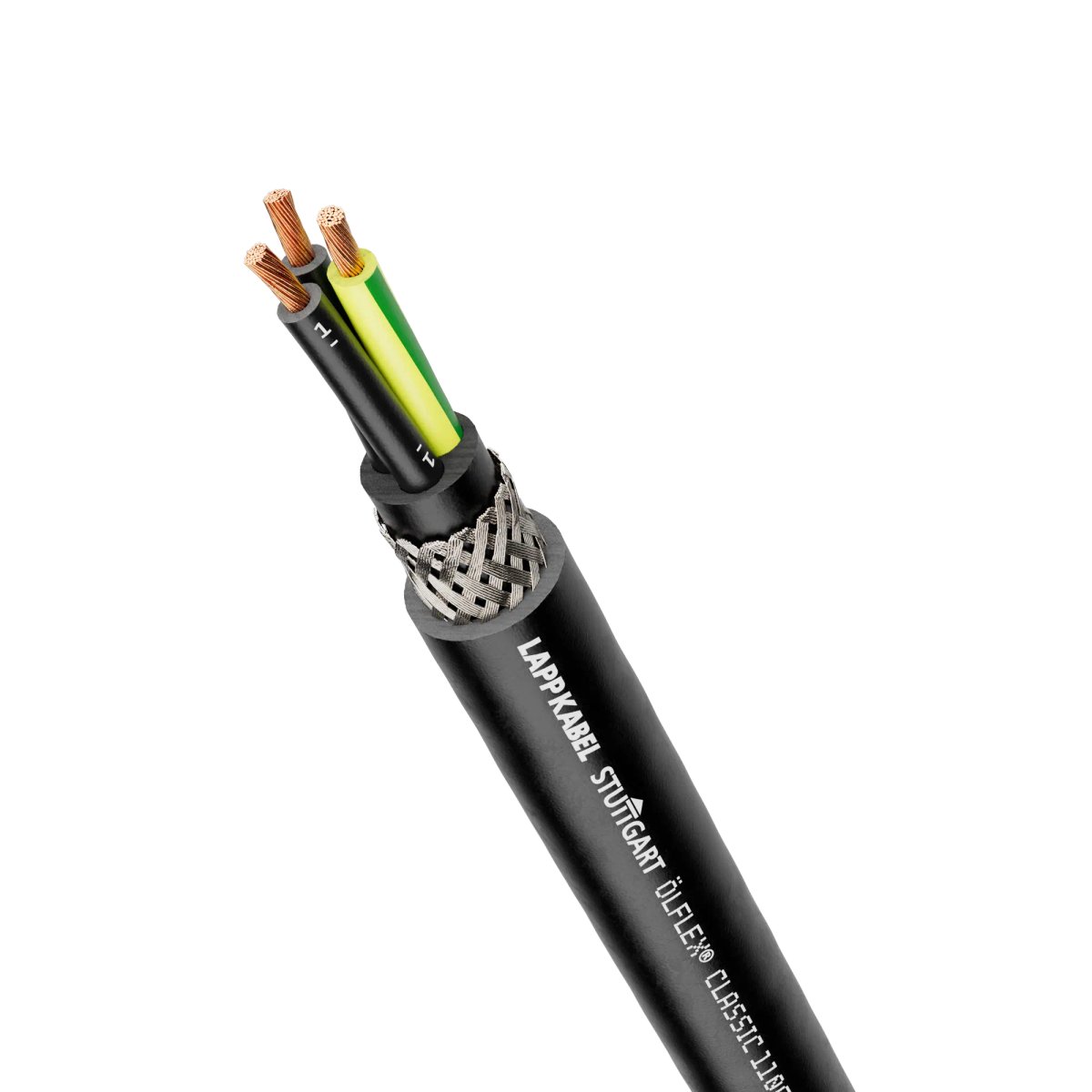

LAPP ÖLFLEX CLASSIC 110 CY BLACK 3G0,75

0,6/1kV Cu-Schirm 1121233

Artikel
2810616
Lieferanten Typ
ÖLFLEX CLASSIC 110 C
Lieferanten Artikel
1121233

Beschreibung

ÖLFLEX® CLASSIC 110 CY Black 0,6/1 kV
Anwendungsbereich
· Anlagenbau Maschinenbau Heiz- und Klimatechnik Kraftwerkstechnik
· In EMV kritischer Umgebung (Elektromagnetische Verträglichkeit)
· Feste Verlegung als auch gelegentlich flexiblen Einsatz ohne Zugbeanspruchung bei freier, nicht ständig wiederkehrender Bewegung
· Einsatz auch im Freien unter Beachtung des Temperaturbereichs
· Geeignet für direkte Erdverlegung

Vorteile
· Platzsparend aufgrund kleiner Kabeldurchmesser
· Hohe elektrische Sicherheit durch 4 kV Prüfspannung

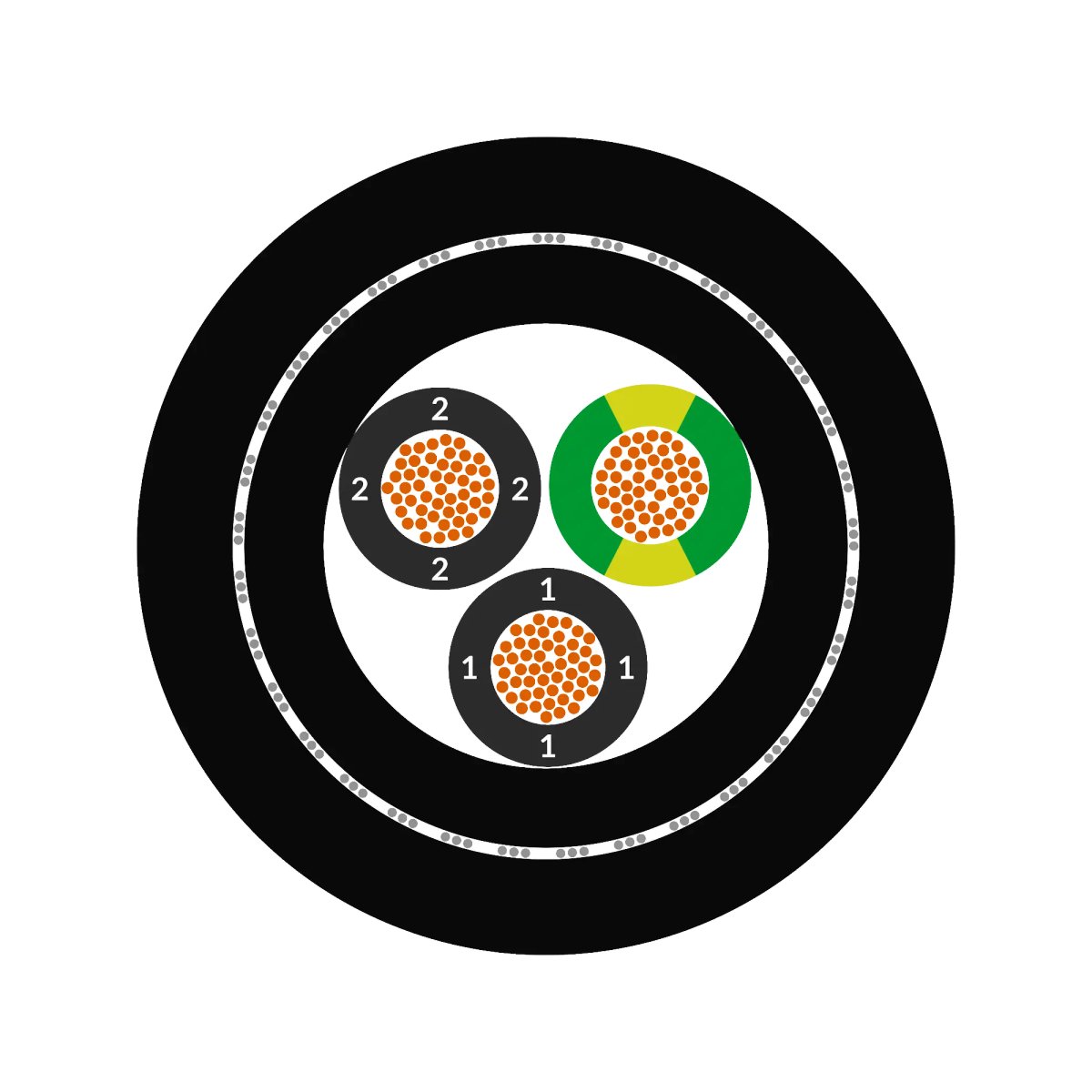

Aufbaudaten
· Feindrähtige Litze aus blanken Kupferdrähten
· PVC Aderisolation LAPP P8/1
· Innenmantel PVC, schwarz
· Abschirmgeflecht aus verzinnten Kupferdrähten
· Mantel aus PVC, schwarz (RAL 9005)

Technische Hinweise
· Flammwidrig nach IEC 60332-1-2
· UV- und witterungsbeständig
· Hoher Bedeckungsgrad der Abschirmung geringer Kopplungswiderstand
(max. 250 ω/km bei 30 MHz)

Technische Daten
Ader-Ident-Code Schwarz mit weißen Nummern nach VDE 0293
In Anlehnung an VDE 0250-1 und HD 627 S1
Leiteraufbau Feindrähtig nach VDE 0295, Klasse 5/IEC 60228 CI.5
Mindestbiegeradius Gelegentlich bewegt: 20 x Außendurchmesser
 Feste Verlegung: 6 x Außendurchmesser
Nennspannung U0/U 600/1000 V
Prüfspannung 4000 V
Schutzleiter G = mit Schutzleiter GN/GE
 x = ohne Schutzleiter
Temperaturbereich Gelegentlich bewegt: -5 °C bis +70 °C
 Fest verlegt: -40 °C bis +80 °C
ÖLFLEX® CLASSIC 110 CY Black 0,6/1 kV, ÖLFLEX® CLASSIC 110 CY BK
U0/U: 600/1000 V
Anwendungsbereich
· Anlagenbau Maschinenbau Heiz- und Klimatechnik Kraftwerkstechnik
· In EMV kritischer Umgebung (Elektromagnetische Verträglichkeit)
· Feste Verlegung als auch gelegentlich flexiblen Einsatz ohne Zugbeanspruchung bei freier, nicht ständig wiederkehrender Bewegung
· Einsatz auch im Freien unter Beachtung des Temperaturbereichs
· Geeignet für direkte Erdverlegung

Vorteile
· Platzsparend aufgrund kleiner Kabeldurchmesser
· Hohe elektrische Sicherheit durch 4 kV Prüfspannung

Aufbaudaten
· Feindrähtige Litze aus blanken Kupferdrähten
· PVC Aderisolation LAPP P8/1
· Innenmantel PVC, schwarz
· Abschirmgeflecht aus verzinnten Kupferdrähten
· Mantel aus PVC, schwarz (RAL 9005)

Technische Hinweise
· Flammwidrig nach IEC 60332-1-2
· UV- und witterungsbeständig
· Hoher Bedeckungsgrad der Abschirmung geringer Kopplungswiderstand
(max. 250 ω/km bei 30 MHz)

Technische Daten
Ader-Ident-Code Schwarz mit weißen Nummern nach VDE 0293-1
In Anlehnung an VDE 0250-1 und HD 627 S1
Leiteraufbau Feindrähtig nach VDE 0295, Klasse 5/IEC 60228 CI.5
Mindestbiegeradius Gelegentlich bewegt: 20 x Außendurchmesser
 Feste Verlegung: 6 x Außendurchmesser
Nennspannung U0/U 600/1000 V
Prüfspannung 4000 V
Schutzleiter G = mit Schutzleiter GN/GE
 X = ohne Schutzleiter
Temperaturbereich Gelegentlich bewegt: -5 °C bis +70 °C
 Fest verlegt: -40 °C bis +80 °C
Weitere Abmessungen auf Anfrage
Außendurchmesser ca.: 10,9
Cu-Zahl (kg/km): 56
Gewicht (kg/km) ca.: 210

Hersteller-Seite

Artikeleigenschaften

Klasse (EEK /BSK)
BSK E
Zolltarif-Nr.
85444999
Ursprungs-Land
BG
Hauptader-Zahl
3
Werkstoff der Aderisolation
Polyvinylchlorid (PVC)
Spezifizierung Aderisolation
sonstige
Hauptader-Kennzeichnung
Ziffern
Mit Schutzleiter
Mantelmaterial
Polyvinylchlorid (PVC)
Spezifizierung Mantelmaterial
sonstige
Mantel-Farbe
schwarz
Kabelgeometrie
rund
Außendurchmesser ca.
10,9 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
218 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
65,4 mm
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
-40 - 80 °C
Nennspannung U0
0,6 kV
Nennspannung U
1 kV
