Beschreibung

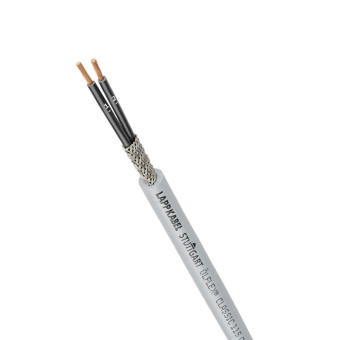

ÖLFLEX® CLASSIC 115 CY EMV-gerechte Steuerleitung
mit nummerierten Adern
Anwendung
· Steuer- und Anschlussleitung insbesondere in industrieller, EMV-kritischer Umgebung
· Für freie, nicht ständig wiederkehrende Bewegung ohne Zugbelastung oder zwangsweiser Führung, als auch zur festen Verlegung
Anwendungsbereich
· Maschinen- und Anlagenbau
· Büromaschinen und Anlagen der Datenverarbeitung
Vorteile
· Kleine Außendurchmesser durch Verzicht auf einen PVC-Innenmantel,
dadurch weniger Platzbedarf
· In weiten Bereichen öl- und chemikalienbeständig
Technische Hinweise
· Flammwidrig nach IEC 60332-1-2
Aufbaudaten
· Feindrähtige Litze aus blanken Cu-Drähten
· Aderisolation aus LAPP PVC-Spezialmischung P8/1
· Darüber Bewicklung mit isoliernder Kunststoff-Folie
· Abschirmgeflecht aus verzinnten Cu-Drähten
· Mantel aus Spezialmischung auf PVC-Basis, grau (RAL 7001)
Technische Daten
Ader-Ident-Code schwarze Adern mit weißen Ziffern nach VDE 0293
in Anlehnung an HD 21.13 S1; VDE 0281 Teil 13
Leiteraufbau feindrähtig nach VDE 0295 Kl. 5
IEC 60228 Cl. 5
Mindestbiegeradius
für flexiblen Einsatz 20 x Außendurchmesser
fest verlegt 6 x Außendurchmesser
Nennspannung U0/U= 300/500 V
Prüfspannung Ader / Ader: 4000 V
Ader / Schirm: 2000 V
Schutzleiter G = mit Schutzleiter gnge
X = ohne Schutzleiter
Temperaturbereich
bewegt -5 °C bis +70 °C
fest verlegt -40 °C bis +80 °C
ÖLFLEX® CLASSIC 115 CY U0/U: 300/500 V EMV-gerechte Steuerleitung
mit nummerierten Adern
Anwendung
· Steuer- und Anschlussleitung insbesondere in industrieller, EMV-kritischer Umgebung
· Für freie, nicht ständig wiederkehrende Bewegung ohne Zugbelastung oder zwangsweiser Führung, als auch zur festen Verlegung
Anwendungsbereich
· Maschinen- und Anlagenbau
· Büromaschinen und Anlagen der Datenverarbeitung
Vorteile
· Kleine Außendurchmesser durch Verzicht auf einen PVC-Innenmantel,
dadurch weniger Platzbedarf
· In weiten Bereichen öl- und chemikalienbeständig
Technische Hinweise
· Flammwidrig nach IEC 60332-1-2
Aufbaudaten
· Feindrähtige Litze aus blanken Cu-Drähten
· Aderisolation aus LAPP PVC-Spezialmischung P8/1
· Darüber Bewicklung mit isoliernder Kunststoff-Folie
· Abschirmgeflecht aus verzinnten Cu-Drähten
· Mantel aus Spezialmischung auf PVC-Basis, grau (RAL 7001)
Technische Daten
Ader-Ident-Code schwarze Adern mit weißen Ziffern nach VDE 0293-1
in Anlehnung an HD 21.13 S1; VDE 0281 Teil 13
Leiteraufbau feindrähtig nach VDE 0295 Kl. 5
IEC 60228 Cl. 5
Mindestbiegeradius
für flexiblen Einsatz 20 x Außendurchmesser
fest verlegt 6 x Außendurchmesser
Nennspannung U0/U= 300/500 V
Prüfspannung Ader / Ader: 4000 V
Ader / Schirm: 2000 V
Schutzleiter G = mit Schutzleiter gn/ge
X = ohne Schutzleiter
Temperaturbereich
gelegentlich bewegt -5 °C bis +70 °C
fest verlegt -40 °C bis +80 °C
Weitere Abmessungen auf Anfrage
Aderzahl x Nennquerschnitt qmm: 2X0,75
Außendurchmesser ca.: 6,2
Cu-Zahl (kg/km): 43,0
Gewicht (kg/km) ca.: 56
Cu-Zahl (Kg/%m): 100,0
Gewicht (kg/%m) ca.: 165
