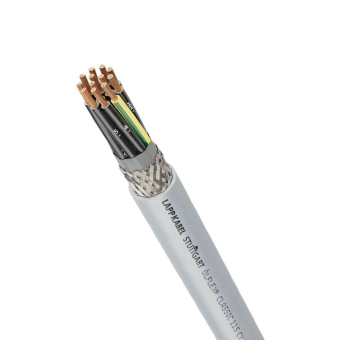

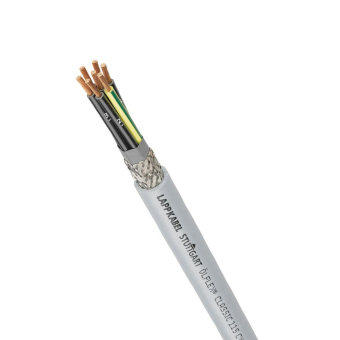

ÖLFLEX^® CLASSIC 115 CY
EMV-gerechte Steuerleitung mit nummerierten Adern Geringer Platzbedarf durch kleine Außendurchmesser
Anwendung
· Steuer- und Anschlussleitung insbesondere unter industrieller, EMV-kritischer Umgebung.
· Überwiegend in trockenen, feuchten oder nassen Räumen bei normaler mechanischer Beanspruchung.
· Im Freien nur unter Beachtung des Temperaturbereichs und nicht ohne UV-Schutz
· Für freie, nicht ständig wiederkehrende Bewegung ohne Zugbelastung oder zwangsweiser Führung, als auch zur festen Verlegung.

Anwendungsbereiche
· Maschienenbau- und Anlagenbau
· Heiz- und Klimatechnik
· Büromaschinen und Anlagen der Datenverarbeitung

Vorteil
· Hoher Bedeckungsgrad und gerinbger Kopplungswiderstand (max. 250 Ohm / km bei 30 MHz)
· Kleine Außendurchmesser durch Verzicht auf einen PVC-Innenmantel, dadurch weniger Platzbedarf
· In weiten Bereichen öl- und chemikalienbeständig
· Bei der Produktion frei von lackbenetzungsströrenden Substanzen (LBS-frei / Silikonfrei), daher auch ür Lackieranlagen geeignet.

Vergleichbare Produkte
· Ausführung mit Innenmantel: ÖLFLEX^® CLASSIC 110 CY
· UV-beständige Leitungen: ÖLFLEX^® CLASSIC 110 CY Black
· Fpr rauhe Umgebungsbedingungen: ÖLFLEX^® ROBUSTE 215 C

· Technische Hinweise
· Flammwidrig nach IEC 60332-1-2

Aufbaudaten
· Feindrähtige Litze aus blanken Cu-Drähten
· Adertisolation aus LAPP PVC-Spezialmischung P8 / 1
· Schwarz mit weißen Ziffern
· Adern in Lagen verseilt
· Darüber Bewicklung mit isolierender Kunststoff-Folie
· Abschirmgeflecht aus verzinten Cu-Drähten
· Mantel aus Spezialmischung auf PVC-Basis
· Mantelfarbe RAL 7001 (silbergrau)

Technische Daten
Ader-ident-Coode schwarze Adern mit weißen Ziffern nach VDE 0293
Isolation Spezifischer Durchgangswiderstand > 20 GOhm x cm
Leiteraufbau feindrähtig nach VDE 0295 Kl.5 IEC 60228 CI.5
Mindestbiegeradius für flexiblen Einsatz 20 x Außendurchmesser
vest verlegt 6 x Außendurchmesser
Nennspannung: U₀/U: 300/500 V
Prüfspannung: A / A 4000 V
 A / S 2000 V
Schutzleiter: G = mit Schutzleiter gnge
 X = ohne Schutzleiter
Temperaturbereich: bewegt: -5 °C bis +70 °C
 fest verlegt: -40 °C bis +80 °C
ÖLFLEX^® CLASSIC 115 CY U₀/U: 300/500 V EMV-gerechte Steuerleitung
mit nummerierten Adern
Anwendung
· Steuer- und Anschlussleitung insbesondere in industrieller, EMV-kritischer Umgebung
· Für freie, nicht ständig wiederkehrende Bewegung ohne Zugbelastung oder zwangsweiser Führung, als auch zur festen Verlegung

Anwendungsbereich
· Maschinen- und Anlagenbau
· Büromaschinen und Anlagen der Datenverarbeitung

Vorteile
· Kleine Außendurchmesser durch Verzicht auf einen PVC-Innenmantel,
dadurch weniger Platzbedarf
· In weiten Bereichen öl- und chemikalienbeständig

Technische Hinweise
· Flammwidrig nach IEC 60332-1-2

Aufbaudaten
· Feindrähtige Litze aus blanken Cu-Drähten
· Aderisolation aus LAPP PVC-Spezialmischung P8/1
· Darüber Bewicklung mit isoliernder Kunststoff-Folie
· Abschirmgeflecht aus verzinnten Cu-Drähten
· Mantel aus Spezialmischung auf PVC-Basis, grau (RAL 7001)

Technische Daten
Ader-Ident-Code schwarze Adern mit weißen Ziffern nach VDE 0293
in Anlehnung an HD 21.13 S1; VDE 0281 Teil 13
Leiteraufbau feindrähtig nach VDE 0295 Kl. 5
 IEC 60228 Cl. 5
Mindestbiegeradius
für flexiblen Einsatz 20 x Außendurchmesser
fest verlegt 6 x Außendurchmesser
Nennspannung U₀/U= 300/500 V
Prüfspannung Ader / Ader: 4000 V
 Ader / Schirm: 2000 V
Schutzleiter G = mit Schutzleiter gnge
 X = ohne Schutzleiter
Temperaturbereich
bewegt -5 °C bis +70 °C
fest verlegt -40 °C bis +80 °C
Weitere Abmessungen auf Anfrage
Außendurchmesser ca.: 8,2
Cu-Zahl (Kg/%m): 100,0
Gewicht (kg/%m) ca.: 165
