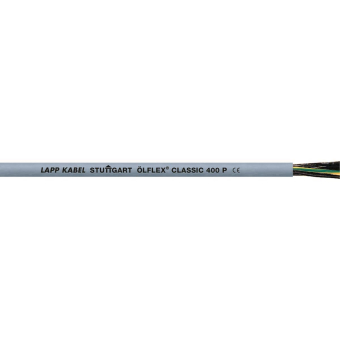

ÖLFLEX^® CLASSIC 400 P/400 CP PUR-Steuerleitung
mit nummerierten Adern und optimiertem Design
Anwendung
ÖLFLEX^® CLASSIC 400 P
· Überall dort, wo unter sehr rauen Einsatzbedingungen Leitungen großem Verschleiß ausgesetzt sind. Im Freien nur unter Beachtung des Temperaturbereichs
· Für freie, nicht ständig wiederkehrende Bewegung ohne Zugbelastung oder zwangsweiser Führung
Die Leitungen sind u.a. geeignet für:
· Werkzeugmaschinenbau
· Maschinenbau
· Apperatebau

ÖLFLEX^® CLASSIC 400 CP, geschirmt
· Diese abgeschirmte Ausführung ist überall dort zu empfehlen, wo elektrische oder magnetische Störfelder die Signalübertragung verfälschen können

Vorteile
· Erfüllt höchste Ansprüche elektrischer und mechanischer Art.
· 4000 V AC Prüfspannung steht für höchste Isolationssicherheit
· Beständig gegen fast alle mineralischen Öle und bedingt durch eine hohe Abriebfestigkeit sehr verschleißfest

Aufbaudaten
ÖLFLEX^® CLASSIC 400 P
· Feindrähtige Litze aus blanken Kupferdrähten
· Aderisolation Spezial-PVC P8/1
· Außenmantel aus Spezialpolyurethan, Silbergrau (RAL 7001)

ÖLFLEX^® CLASSIC 400 CP, geschirmt
Innerer Aufbau wie bei ÖLFLEX^® CLASSIC 400 P, zusätzlich
· Spezial-PVC-Innenmantel
· Darüber Abschirmgeflecht aus verzinnten Cu-Drähten
· Außenmantel aus Spezialpolyurethan, Silbergrau (RAL 7001)

Technische Daten
Ader-Ident-Code schwarze Adern mit weißem Nummernaufdruck (VDE 0293)
in Anlehnung an VDE 0281 und 0282
Leiteraufbau feindrähtig nach VDE 0295 Kl. 5/IEC 60228 Cl. 5
Mindestbiegeradius
ÖLFLEX^® CLASSIC 400 P
für flexiblen Einsatz 12,5 x Außendurchmesser
fest verlegt 4 x Außendurchmesser
ÖLFLEX^® CLASSIC 400 CP
für flexiblen Einsatz 20 x Außendurchmesser
fest verlegt 6 x Außendurchmesser
Nennspannung U₀/U= 300/500 V
Prüfspannung 4000 V
Schutzleiter G = mit Schutzleiter gnge, X = ohne Schutzleiter
Temperaturbereich
bewegt -5 °C bis +70 °C
fest verlegt -40 °C bis +80 °C
ÖLFLEX^® CLASSIC 400 P, U₀/U:300/500 V
Weitere Abmessungen auf Anfrage
Aderzahl x Querschnitt qmm: 5 G 1,0
Cu-Zahl (kg/km): 48,0
Außendurchmesser ca.: 7,1
Gewicht (kg/km) ca.: 89
