Beschreibung

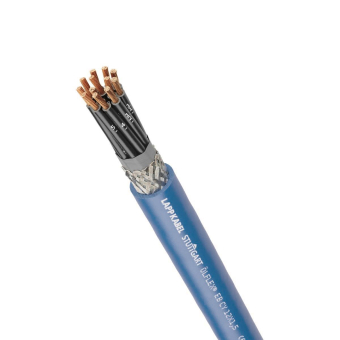

ÖLFLEX® EB CY Steuerleitung für eigensichere Stromkreise
nach IEC 60079-14/EN 60079-14/VDE 0165 Teil 1
Anwendungsgebiete
· Für eigensichere Stromkreise (Zündschutzart i - Eigensicherheit) nach IEC 60079-14:2013/EN 60079-14:2014/VDE 0165-1:2014, Abschnitt 16.2.2
· In EMV kritischer Umgebung (Elektromagnetische Verträglichkeit)
Produkteigenschaften
· Flammwidrig nach IEC 60332-1-2
· Hoher Bedeckungsgrad der Abschirmung geringer Kopplungswiderstand (max. 250 ω/km bei 30 MHz)

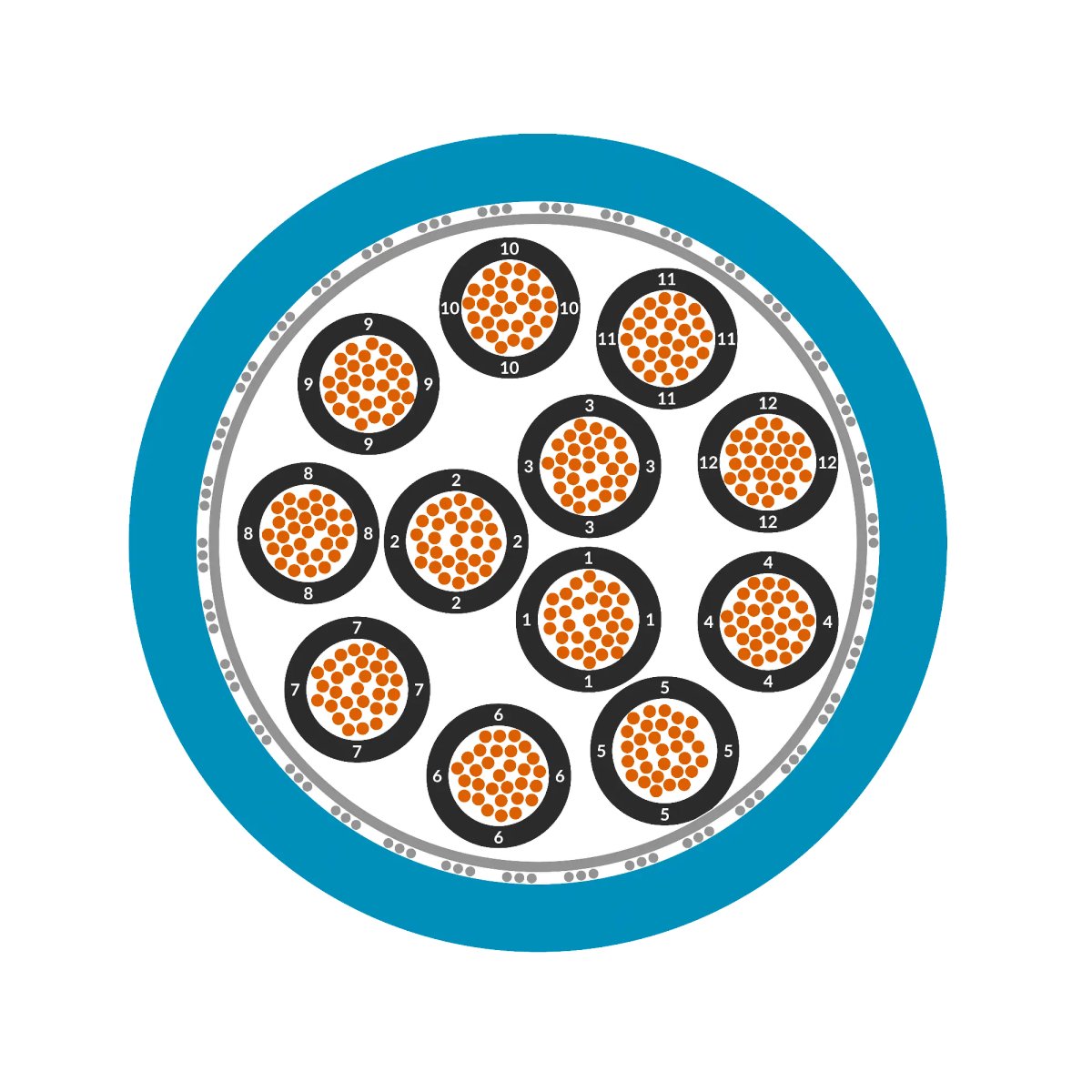

Aufbau
· Feindrähtige Litze aus blanken Kupferdrähten
· PVC Aderisolation LAPP P8/1
· Adern in Lagen verseilt
· Bewicklung mit Kunststoff folie
· Kupfergefl echt, verzinnt
· Mantel aus PVC, himmelblau RAL 5015
Technische Daten
Klassifikation ETIM 5.0 Class-ID: EC000104
ETIM 5.0 Class-Description: Steuerleitung
Ader-Ident-Code: Schwarz mit weißen Nummern nach VDE 0293-1
Betriebskapazität: Ader/Ader ca. 160 nF/km
Ader/Schirm ca. 250 nF/km
Induktivität: ca. 0,52 mH/km
Leiteraufbau: Feindrähtig nach VDE 0295,
Klassse 5/IE 60228 CI.5
Mindestbieggeradius: Gelegentlich bewegt: 20 x Außendurchmesser
Fest verlegt: 6 x Außendurchmesser
Nennspannung: U0/U: 300/500 V
Prüfspannung: Ader/Ader: 3000 V
Ader/Schirm: 2000 V
Temperaturbereich: Gelegentlich bewegt: +5 °C bis +70 °C
Fest verlegt: -40 °C bis +80 °C
