Beschreibung
ÖLFLEX® FD CLASSIC 810/810 CY die hochflexible PVC
Schleppkettenleitungen für kleinste Biegeradien
Anwendung
· Hochflexible Anschluss- und Verbindungsleitungen neuester Generation
· Für ständig bewegten Einsatz bei kleinsten Biegeradien bis zu 7,5 x Außendurchmesser
· In Energieführungesketten oder ortsveränderlichen Maschinenteilen
· Für Verfahrwege bis 10 m
· In feuchten und nassen Räumen
· Im Freien nicht ohne UV-Schutz und nur unter Beachtung des Temperaturbereichs
· Die ÖLFLEX-FD® CLASSIC 810 CY mit Kupferabschirmgeflecht kommt bei EMV-kritischen Anwendungen zum Einsatz
Die Leitungen sind u.a. geeignet für:
· Verwendung in Mess-, Steuer- und Regelungsstromkreisen
· Laststromkreise von elektrischen Betriebsmitteln in der Automatisierungstechnik
· Montage- und Handhabungstechnik
· Fließ- und Montagebändern, Fertigungsstraßen, an Maschinen aller Art
Vorteile
· Die ÖLFLEX-FD® CLASSIC 810 ist konstruktiv ausgelegt und qualifiziert für eine Lebensdauer von mindestens 5 Millionen Wechselbiegezyklen in Energieführungsketten
· Die ÖLFLEX-FD® CLASSIC 810 CY besitzt ein Kupferabschirmgeflecht mit hoher Bedeckung
Technische Hinweise:
· Flammwidrig nach IEC 60332-1-2

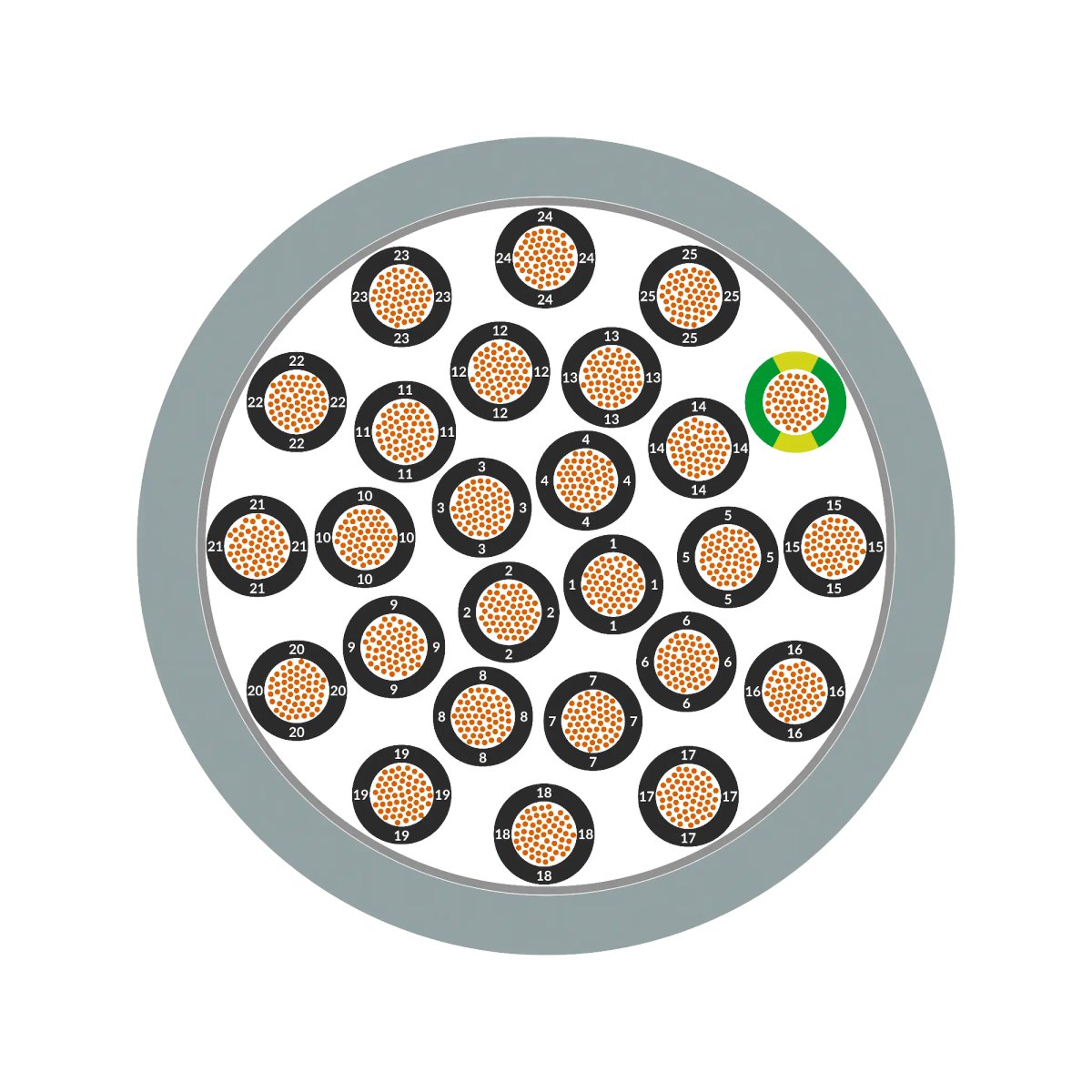

Aufbaudaten ÖLFLEX® FD CLASSIC 810
· Feinstdrähtige Litze aus blanken Kupferdrähten nach VDE 0295 Kl.6/IEC 60228 Cl.6
· Aderisolation Spezial-PVC
· Adern mit extrem kurzen Schlaglängen in Lagen verseilt
· Vliesbewicklung
· Außenmantel aus Spezial-PVC, Silbergrau (RAL 7001)
Aufbaudaten ÖLFLEX® 810 CY, geschirmt
Innerer Aufbau wie bei ÖLFLEX® FD CLASSIC 810
· Über dem Vlies: PVC-Innenmantel
· Darüber Abschirmgeflecht aus verzinnten Cu-Drähten
· Vliesbewicklung
· Außenmantel aus Spezial-PVC, Silbergrau (RAL 7001)
Technische Daten
Ader-Ident-Code schwarze Adern mit weißem Nummerndruck VDE 0293-1
in Anlehnung an Ader nach VDE 0245/0281 Mantel nach VDE 0245 / 0281
Leiteraufbau feinstdrähtig nach VDE 0295 Klasse 6 IEC 60228 Cl. 6
Mindestbiegeradius
für flexiblen Einsatz 7,5 x Außendurchmesser
fest verlegt 4 x Außendurchmesser
Nennspannung U0/U: 300/500 V
Prüfspannung 4000 V
Schutzleiter G = mit Schutzleiter gn/ge
X = ohne Schutzleiter
Temperaturbereich
bewegt 0 °C bis +70 °C
fest verlegt -40 °C bis +70 °C
ÖLFLEX® FD CLASSIC 810
Weitere Abmessungen auf Anfrage
Aderzahl x Nennquerschnitt qmm: 25G1,5
Außendurchmesser ca.: 20,0
Cu-Zahl (kg/km): 360,0
Gewicht (kg/km) ca.: 597
