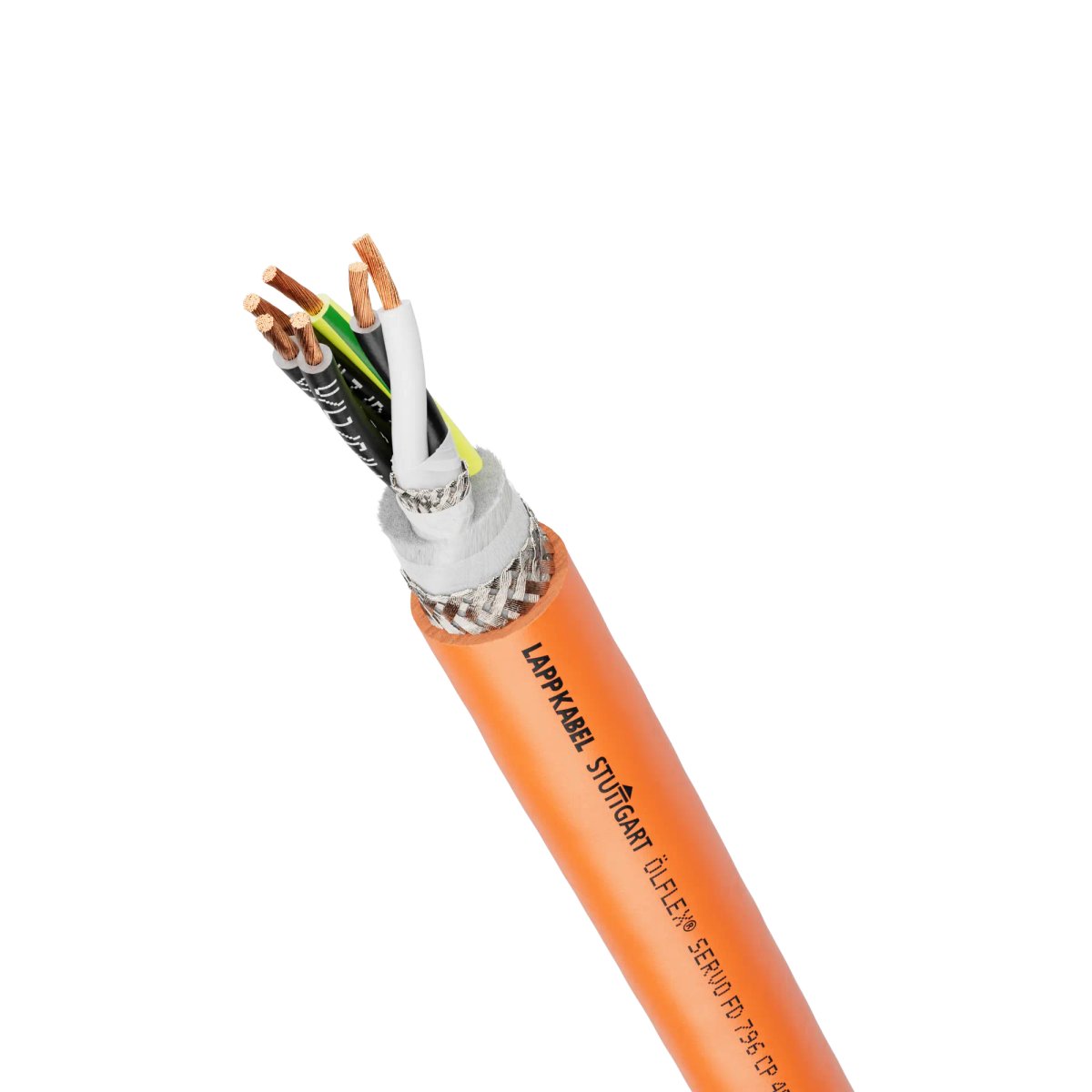

ÖLFLEX^® SERVO FD 796 CP
High-End Servoleitung, geschirmt

Nutzen
· Erlaubt schnellere Bewegungsabläufe und steigert dadurch die wirtschaftliche Effizienz von Maschinen
· Multinorm = reduziert Teilevielfalt = Kostenersparnis
· Passend zu Servomotorprogrammen namhafter Hersteller
· Substituiert 7 ÖLFLEX^® SERVO FD -Baureihen: -755CP/-755CP DESINA/-781CP/-785CP/-785CP DESINA/-790CP/-795CP

Anwendungsgebiete
· Verbindungsleitung zwischen Servoregler und Motor
· In Energieführungsketten oder ortsveränderlichen Maschinenteilen
· Für die Verwendung in Montage- und Bestückungsautomaten
· Speziell im Nassbereich von Werkzeugmaschinen und Transferstraßen
· Fließ- und Montagebänder, Fertigungsstraßen, in Maschinen aller Art

Produkteigenschaften
· Dynamische Performance in Schleppketten: Beschleunigungen bis zu 50 m/s². Verfahrgeschwindigkeiten bis zu 5 m/s. Verfahrwege bis zu 100 m.
· Kapazitätsarme Konstruktion
· Halogenfreie Materialien
· Flammwidrigkeit: UL/CSA: VW-1, FT1 IEC/EN: 60332-1-2
· Ölbeständig

Norm-Referenzen/Zulassungen
· VDE-Reg.-Nr. 8591 UL AWM Style 20234 CSA AWM I/II, A/B 1000 V 80° FT 1
· Beim Einsatz in Energieführungsketten: Bitte Montagerichtlinie Anhang T3 beachten
· UL File Nr. E63634

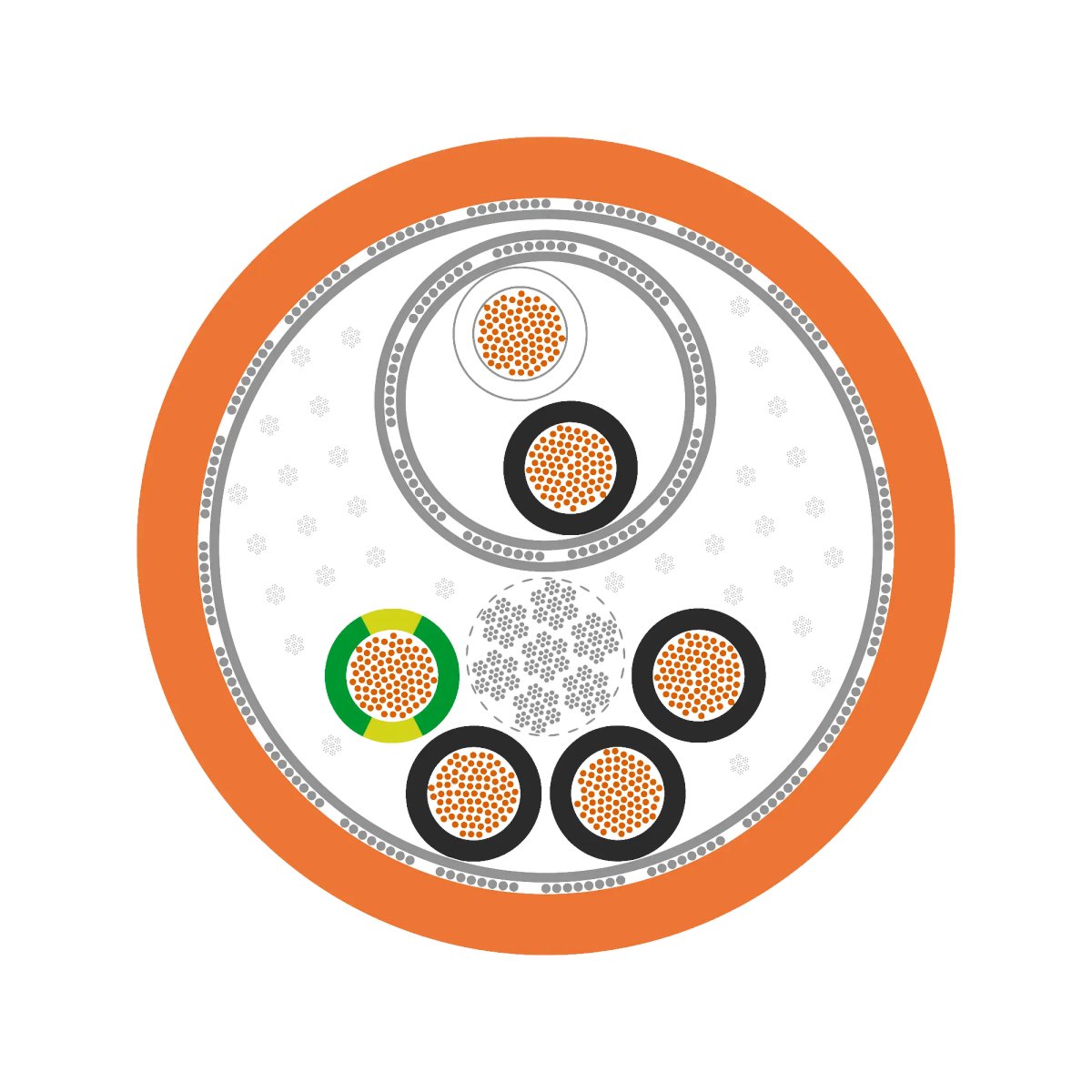

Aufbau
· Feinstdrähtige Litze aus blanken Kupferdrähten (Klasse 6)
· Aderisolation: Polypropylen (PP)
· Je nach Artikel individuelle Ausführung: Leistungsadern gemeinsam ohne, mit einem Paar oder mit zwei Steueraderpaaren, paarweise, geschirmt, gemeinsam in kurzen Schlaglängen verseilt
· Vliesbewicklung
· Kupfergeflecht, verzinnt
· Mantel aus Polyurethan (PUR), orange (RAL 2003)

Technische Daten
Ader-Ident-Code: Leistung: schwarze Adern mit Aufdruck
U/L1/C/L+;V/L2;W/L3/D/L-;GN/
GE Schutzleiter
Optionale Ausführungen mit
einem Steueradernpaar: schwarz; weiß
Zwei Steueraderpaare: schwarz mit
weißen Ziffern: 5, 6, 7, 8
Leiteraufbau: Feinstdrähtig nach VDE 0295,
Klasse 6/IEC 60228 Cl. 6
Mindestbiegeradius: Für flexiblen Einsatz: 7,5 x Außendurchmesser (1,5-16 mm²)
10 x Außendurchmesser (25-50 mm²)
Fest verlegt: 4 x Außendurchmesser
Nennspannung: VDE: Leistungsadern und Steueradern:
U₀/U: 600/1000 V
UL&CSA: 1000 V
Prüfspannung: Ader/Ader: 4 kV
Ader/Schirm: 4 kV
Schutzleiter: G = mit Schutzleiter GN/GE
Temperaturbereich: Bewegt: -40°C bis +90°C (UL/CSA: +80°C)
Fest verlegt: -50°C bis +90°C (UL/CSA: +80°C)

Weitere Abmessungen auf Anfrage.
