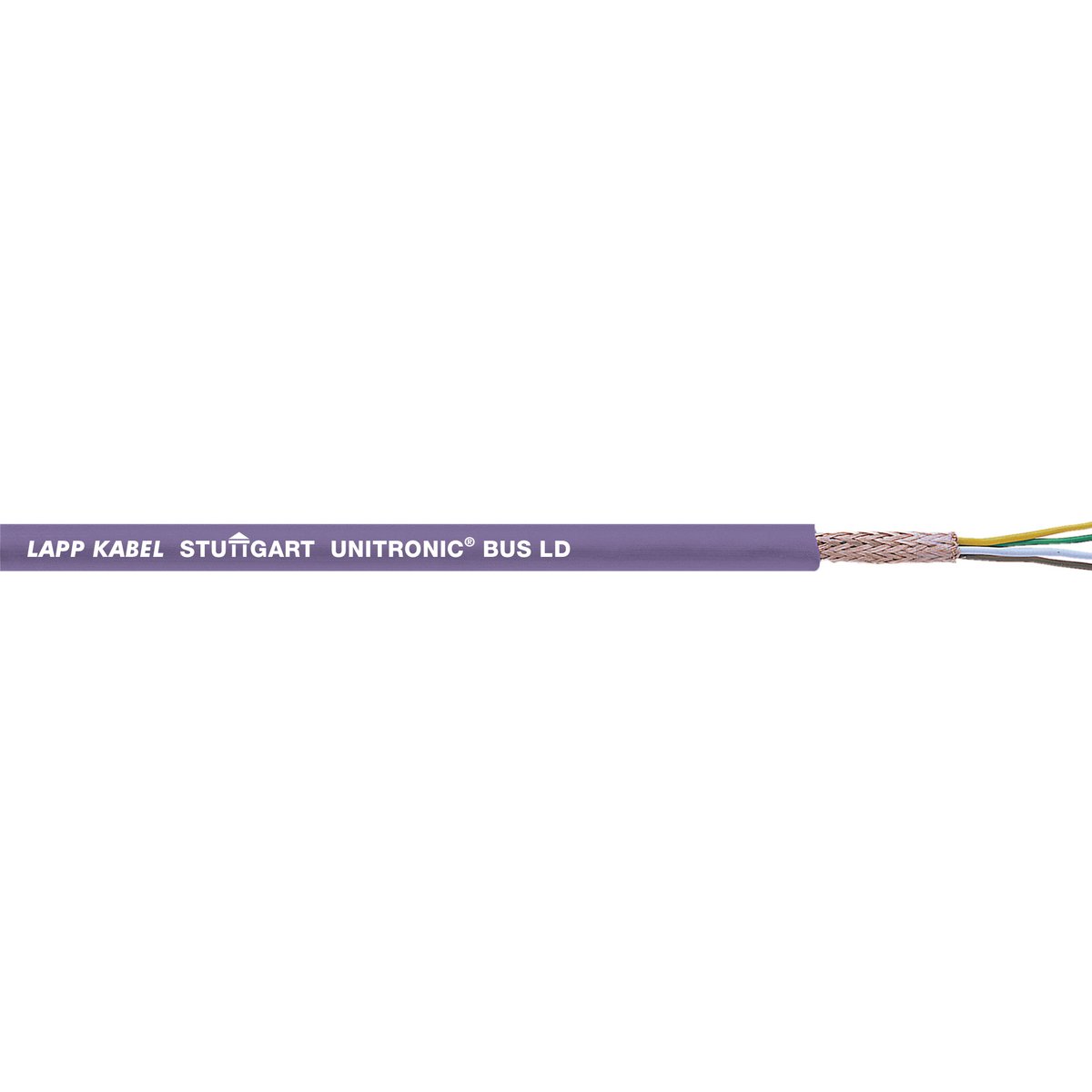

UNITRONIC^® Bus LD Busleitung für feste Verlegung
maximale Abschirmwirkung
Aufbaudaten
7-drähtige Litze, blank, farbcodiert nach DIN 47100, Cu-Abschirmgeflecht,
PVC-Außenmantel RAL 4001, violett, flammwidrig nach IEC 60332-1-2.

UNITRONIC^® BUS LD A
wie UNITRONIC^® BUS LD jedoch mit UL/CSA-Approbation

Hinweis
Busleitungen für Bussysteme wie z.B. für SUCOnet, P, Modulink P, VariNet-P)
Bei aufgeführten Bitraten ergeben sich die folgenden Leitungslängen (maximal) eines Bussegments:
9,6-93 kbit/s = 1200 m
187,5 kbit/S = max. 1000 m
500 kbit/S = max. 400 m

Technische Daten
Betriebskapazität (800 Hz): max. 60 nF/km
Betriebsspitzenspannung
(nicht für Starkstromzwecke) 250 V
Leiterwiderstand
(Schleife): max. 186 Ohm/km
Mindestbiegeradius festverlegt: 8 x Leitungsdurchmesser
Prüfspannung Ader / Ader: 1500 V
Temperaturbereich fest verlegt: -40 °C bis +80 °C
bewegt: -5 °C bis +70 °C
Wellenwiderstand 100-120 Ohm
UNITRONIC^® Bus LD für feste Verlegung
Aderzahl x Nennquerschnitt qmm: 3X2X0,22
Außen-Ø: ca. 7,2
Cu-Zahl (kg/km): 37,0
Gewicht (kg/km) ca.: 72,0
