LCN-DIH DALI Interface f.den LCN - DIH

I-Anschluss Hutschiene 30294

Artikel
5510321
Lieferanten Typ
LCN - DIH
Lieferanten Artikel
30294

Beschreibung

LCN-DIH

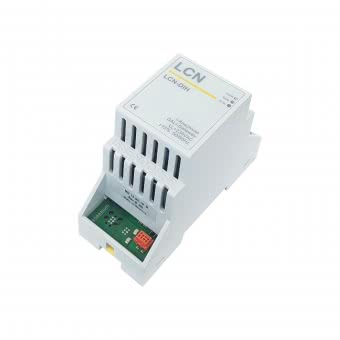

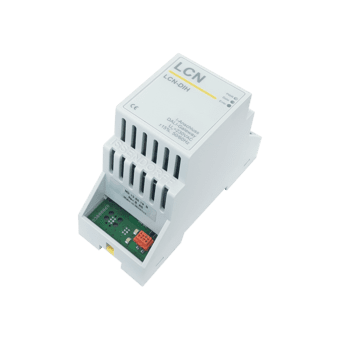

Steuerbaustein für den DALI-Bus

Der DALI-Steuerbaustein LCN-DIH wird für die Adressierung und Steuerung von max. 64 DALI-Betriebsgeräten verwendet.
Das LCN-DIH unterstützt auch die Steuerung von Tunable White oder RGB-fähigen Leuchten über eine DALI-Adresse (DT8) nach DALI-Standard IEC 62386-209.

Er wird auf der Hutschiene montiert und kann mit LCN-Modulen (z.B. LCN-SHS) ab Firmware 1B07... (Juli 2017) betrieben werden.


Anwendungsgebiete:

Mit dem LCN-DIH Steuerbaustein können über den I-Anschluss  eines LCN-SHS Moduls DALI-Geräte adressiert werden. Dazu ist die LCN-PRO ab Version 6.4.5 notwendig.

Es gibt 2 Möglichkeiten der Steuerung:

1.) Steuerung komfortabel mit LCN-Kommandos und Rückmeldung  (LCN ® DALI)
Das LCN-SHS überträgt direkt die Helligkeitswerte seiner 4 elektronischen Ausgänge und den Status der 8 Relais. Das Gateway steuert damit 4 + 8  DALI-Gruppen. Das  erfolgt komfortabel mit allen LCN-Funktionen, z.B. 100 Szenenspeicher und echten Rückmeldungen. . Die zu steuernden Gruppen sind frei wählbar.

2.) Steuerung mit DALI-Kommandos ohne Rückmeldung
Alle DALI-Geräte können über die DALI-Kommandos einzeln (ID, Kurzadresse) oder über 16 Gruppen-Zuweisungen gesteuert werden.


Hardwareausstattung:

LCN-DIH

I-Anschlussleitung (mit galvanischer Trennung)


Hinweise:
Parallel am I-Anschluss darf keine weitere Peripherie betrieben werden!
Je I-Anschluss eines LCN-Moduls darf nur ein LCN-DIH betrieben werden!
Wenn die Relais zum Steuern von DALI-Gruppen (LCN ® DALI) verwendet werden, macht der Anschluss von externen Relais (LCN-R8H, -R2H) keinen Sinn: die Relais würden mit den DALI-Leuchten mitschalten!
Wichtig: Der LCN-DIH kann nur mit dem mitgelieferten I-Anschlusskabel (mit galvanischer Trennung) am LCN-Modul betrieben werden!

Detaillierte Informationen entnehmen Sie bitte der Installationsanleitung.
