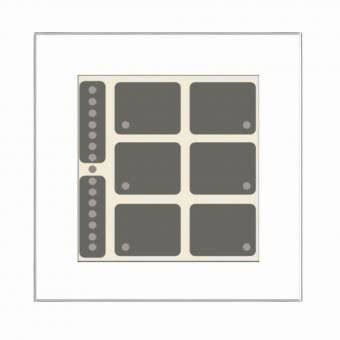

LCN-GT8W, weiß
Glas-Tastenfeld mit 8 kapazitiven Tasten, Bargraph-Anzeige und Temperatursensor

Beschreibung:
Das LCN-GT8 ist ein Glas-Tastenfeld mit Bargraph-Anzeige. Es wird per mitgelieferter Montageplatte auf einer Unterputzdose montiert und mit einem Schieber fest verankert. Der Anschluss erfolgt über den T-Anschluss eines beliebigen LCN-Moduls ab Version 1706... Im Sensortastenfeld LCN-GT8 ist ein Temperatursensor integriert. Dank einer Auflösung von 0,1°C und einer adaptiven Mittelwertbildung liefert er besonders präzise, rauschfreie Messwerte.
Die 8 kapazitiv arbeitenden Sensorflächen sind hinter einer 5mm starken Glasfront angeordnet. Eine leichte Berührung der Oberfläche genügt, um verschiedene Funktionen auszulösen. In 6 Sensorflächen informiert eine integrierte Status-LED über den aktuellen Status beliebiger Aktoren oder Sensoren im Gebäude. Dabei sind 4 Zustände möglich. Zusätzlich befinden sich 2 Sensorflächen im Bereich des Bargraphen.
Ein Corona®-Lichtkranz mit 16 weißen LEDs dient der dekorativen Wandbeleuchtung (LCN-NUI erforderlich) und als dezentes Orientierungslicht, so dass sich das LCN-GT8 auch bei geringem Umgebungslicht komfortabel bedienen lässt. Mit der Tasten-Hinterleuchtung (mit LCN-NUI) lässt sich das LCN-GT8 auch bei geringem Umgebungslicht komfortabel bedienen. Die individuellen Beschriftungen für das LCN-GT8 werden auf eine Folie oder Papier übertragen und durch einen kleinen Schlitz hinter der Glasfläche platziert. Die Beschriftung kann jederzeit neu erstellt werden, so dass Änderungen in der Tastenbelegung kein Problem sind.

Anwendungsgebiete:
Das LCN-GT8 ist für die Montage in trockenen Innenräumen bestimmt. Es kann für alle Schalt,- Regel- und Steuerungsaufgaben im LCN-Bus eingesetzt werden.
Mit dem integrierten Temperatursensor eignet sich das Tastenfeld unter anderem ideal zur Temperatur-Regelung. Es eignet sich besonders für designorientierte Anwender mit höchsten Ansprüchen an Funktion und Komfort.

Funktionsweise:
Die Sensorflächen des LCN-GT8 reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG ODER LOS) versendet. Das Steuerkommando wird über die im Lieferumfang enthaltene Montageplatte an den T-Anschluss eines LCN-Moduls übertragen.
Die 8 Status-LEDs in den Sensorflächen werden individuell über den T-Anschluss gesteuert und über LCN-PRO konfiguriert (AN, AUS, BLINKEN, FLACKERN).
Die 15-stellige Bargraph-Anzeige kann analoge Werte in einem einstellbaren Wertebereich anzeigen. Zur Unterscheidung von Ist- und Sollwerten unterstützt sie einen Blink-Modus.
Für die Tasten-Hinterleuchtung (optional) und den Corona®-Lichtkranz wird ein externes Netzteil benötigt (LCN-NUI, nicht im Lieferumfang enthalten). Der Einsatz eines Netzteil ist auch bei heller Umgebungsbeleuchtung sinnvoll; denn es erhöht die Helligkeit aller LEDs des LCN-GT8.

Modelle:

LCN-GT8
? Größe: 90mm x 90mm

weiß LCN-GT8W
schwarz LCN-GT8B
champagner LCN-GT8C

Lieferumfang:
LCN-GT8
Montageplatte
Beschriftungsfolie
Installationsanleitung

Hinweise:
Achtung: spannungsfrei stecken!
Netzteil LCN-NUI abschalten, bevor das LCN-GT8 aufgesteckt wird.
Detaillierte Informationen entnehmen Sie bitte der Installationsanleitung.
